Havalı Fren Sistemi Nasıl Çalışır? Ağır Vasıtada Havanın Yolculuğu

Havalı Fren Neden Farklıdır?

Havalı frenin hidrolikten üç temel farkı vardır ve üçü de sistemin kurgusunu belirler.

• Kuvvet sürücüden gelmez. Hava deposundaki basınç kuvveti üretir; pedal yalnızca ne kadar hava gideceğini ayarlar. Bu nedenle ağır bir aracı hafif bir pedal hareketiyle durdurabilirsiniz.
• Kaçak sistemi durdurmaz, yavaşlatır. Hidrolikte bir hortum patlarsa o devre biter. Havada ise kompresör sürekli hava üretir; küçük kaçaklar bir süre gizlenir. Bu, havalı frenin hem avantajı hem tuzağıdır.
• Park freni ters çalışır. Aracı tutan şey hava değil, güçlü bir yaydır. Hava yayı sıkıştırarak freni çözer. Sistemdeki hava biterse yay serbest kalır ve araç kendiliğinden frenlenir. Emniyetin temeli budur.

Üçüncü madde çoğu sürücünün sezgisine terstir ve tam olarak bu nedenle önemlidir: havası biten bir araç frensiz kalmaz, tam tersine kilitlenir. Yolda hava basıncı düşerken devam etmenin tehlikesi frensiz kalmak değil, frenin beklenmedik bir anda ve sizin seçmediğiniz bir noktada devreye girmesidir.

Otomobildeki hidrolik frenle aradaki farkı, iki sistemin güçlü ve zayıf yanlarını ve ağır vasıtada neden hava kullanıldığını havalı fren mi hidrolik fren mi yazımızda karşılaştırmalı olarak anlattık.

Havanın Yolculuğu: Dokuz Durak

Hava motordan başlar, balatada biter. Aradaki her durak bir üniteye aittir ve her ünitenin kendi arıza tablosu vardır.

Tablodaki sıra tesadüfi değil, teşhis sırasıdır. Bir şikayet birden çok durakta ortaya çıkabilir; bu nedenle serviste hep yukarıdan aşağı inilir. Önce hava üretiliyor mu, sonra temiz mi, sonra depolanıyor mu, en sonunda doğru yere gidiyor mu diye bakılır.

Birinci Bölüm: Havanın Üretilmesi ve Temizlenmesi

Sistemin ilk üç durağı havayı üretir ve kullanılabilir hale getirir. Buradaki bir ihmal, sistemin geri kalanındaki her şeyi etkiler.

Kompresör motordan hareket alır ve havayı sıkıştırır. Sıkışan hava ısınır; ısınan hava içindeki nemi taşır. Motor yağıyla yağlandığı için bir miktar yağ buharı da havaya karışır. Yani kompresörün ürettiği hava sıcak, nemli ve yağlıdır. Bu haliyle hiçbir ventile gönderilemez.

Hava kurutucu bu işi düzeltir. İçindeki kartuş nemi ve yağı tutar, belirli aralıklarla kendini dışarı boşaltır; park halindeki bir kamyondan duyulan o kısa tıslama sesi çoğu zaman budur. Kartuş dolduğunda temizleme durur ve nem doğrudan sisteme geçer.

• Kompresör yağ atmaya başlarsa yağ kurutucuyu da geçer ve ventillerin içindeki lastik parçaları şişirir. Bunu kompresör yağ atıyor yazımızda ayrıntılı anlattık.
• Kurutucu kartuşu dolarsa tanklara su iner, kışın hatlar donar. Bunu hava kurutucu filtresi ne zaman değişmeli yazımızda ve hava tankından su geliyor yazımızda ayrıntılı anlattık.
• Basınç regülatörü bozulursa kompresör ya hiç boşa geçmez ve sürekli çalışır, ya da erken boşa geçer ve basınç yeterli seviyeye çıkmaz.
• Kışın nem donunca sorun büyür; tahliye ağızları kapanır, ventiller yerinde kalır. Bunu kışın havalı fren donması yazımızda ayrıntılı anlattık.

Burada tek cümlelik bir kural vardır ve bütün sistemin ömrünü belirler: havalı fren sisteminde en pahalı arızaların çoğu, temiz hava üretilmediği için çıkar. Kurutucu kartuşu zamanında değişen bir araçta ventil arızası belirgin biçimde azalır.

İkinci Bölüm: Havanın Bölünmesi ve Saklanması

Temizlenen hava doğrudan frene gitmez. Önce dört ayrı devreye bölünür ve her devre kendi tankında saklanır.

Bölme işini dört devreli koruma ventili yapar. Adındaki koruma şu anlama gelir: devrelerden birinde kaçak olursa o devre izole edilir ve diğer üçü basıncını korur. Yani bir hortumun patlaması aracı tamamen frensiz bırakmaz. Bu ünite bozulduğunda koruma ortadan kalkar ve tek bir kaçak bütün sistemi boşaltır; sistemin en sessiz ama en kritik parçalarından biridir. Bunu dört devreli koruma valfi arızası yazımızda ayrıntılı anlattık.

• Birinci ve ikinci devre servis frenleridir; biri ön, diğeri arka akstır. İkisi ayrıdır ki biri giderse diğeri aracı durdurabilsin.
• Üçüncü devre park freni ve dorse hattıdır.
• Dördüncü devre yardımcı tüketicilerdir: süspansiyon, kabin, şanzıman kumandası ve benzerleri.
• Her devrenin kendi tankı vardır. Tanklarda zamanla su ve tortu birikir; bu nedenle tankların düzenli boşaltılması bakım takviminin sabit maddesidir.

Sistemin toplam basıncı ve devrelerin hangi sırayla dolduğu araca göre değişir. Normal çalışma aralığını ve düşük basıncın ne anlama geldiğini fren hava basıncı kaç bar olmalı yazımızda ayrıntılı anlattık.

Üçüncü Bölüm: Komutun Verilmesi ve Dağıtılması

Sürücü pedala bastığında ne olduğu, havalı frenin en çok yanlış bilinen kısmıdır. Pedal frene kuvvet uygulamaz; ne kadar hava gideceğini ayarlayan bir ünitenin kolu gibi çalışır.

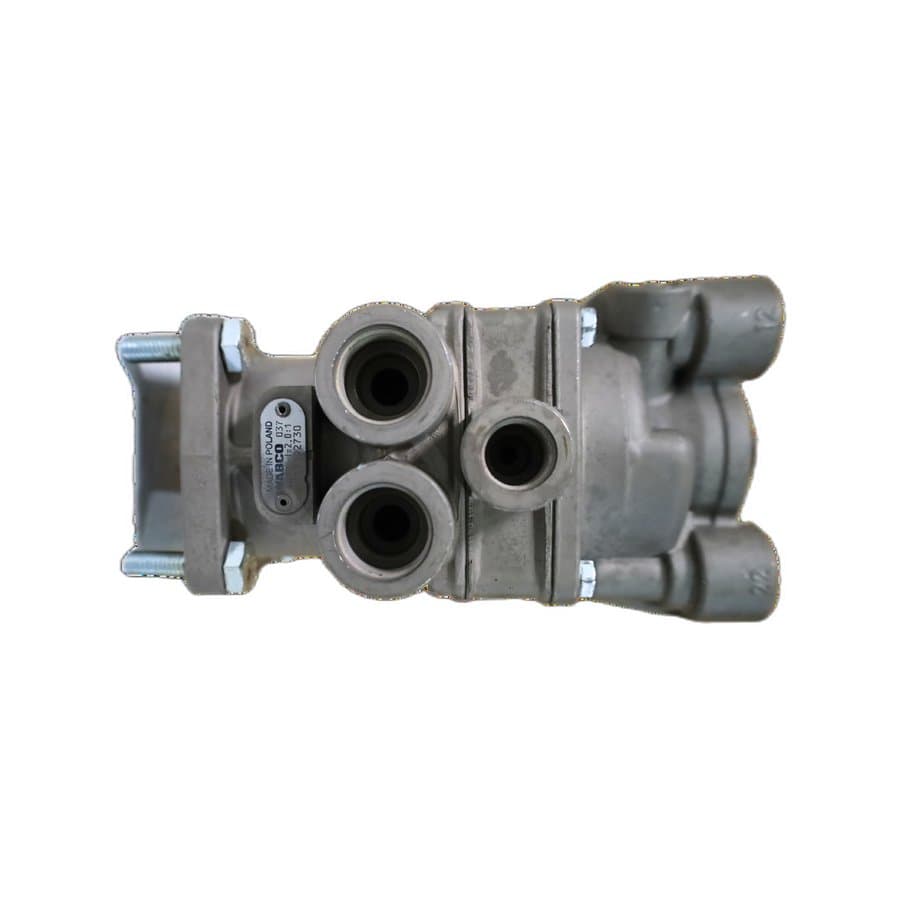

Pedal ünitesi iki devreyi birden yönetir ve pedala basma miktarınıza orantılı bir basınç üretir. Hafif basarsanız az hava, sert basarsanız çok hava gider. Bu ünite aşındığında fren geç gelir, pedal sertleşir ya da iki devre arasındaki denge bozulur. Bunu fren pedal beyni yazımızda ayrıntılı anlattık.

Ancak pedaldan çıkan hava doğrudan tekerleğe gitmez. Gitseydi, metrelerce borudan geçmesi gerekirdi ve fren gecikirdi. Bunun için hattın üzerine iki tip hızlandırıcı konur.

• Röle ventili pedaldan gelen komutu okur ve frene giden havayı en yakın tanktan verir. Böylece hava uzun yolu kat etmez. Bozulduğunda fren geç gelir ya da geç bırakır. Bunu frenler geç bırakıyor yazımızda ayrıntılı anlattık.
• Elektronik fren sistemli araçlarda bu işi modülatör yapar. Komutu elektrik sinyali olarak alır, havaya çevirir ve saniyede defalarca düzeltir. Bunu EBS modülatör arızası yazımızda ayrıntılı anlattık.
• Yük ayar ventili, araç boşken arka tekerleklerin erken kilitlenmesini önler. Elektronik sistemlerde bu iş yazılıma geçmiştir. Bunu boş yükte teker kilitliyor yazımızda ayrıntılı anlattık.
• Dorse hattı ayrı bir dünyadır; çekici ile dorsenin aynı anda frenlemesi ayrı ünitelerle sağlanır. Bunu dorse frenleri tutmuyor yazımızda ayrıntılı anlattık.

Dördüncü Bölüm: Frenin Uygulanması ve Bırakılması

Yolculuğun son durağı tekerleğin yanıdır. Burada hava basıncı mekanik kuvvete dönüşür.

Fren körüğü, içinde esnek bir zar bulunan bir hazne gibidir. Hava girdiğinde zar iter, itme kuvveti bir kol aracılığıyla balatayı diske ya da kampanaya bastırır. Basınç ne kadar yüksekse balata o kadar sıkı bastırılır.

Pedal bırakıldığında bu havanın hızla çıkması gerekir. Tahliye ventili körüğün hemen yanında durur ve havayı en kısa yoldan atmosfere atar. Çalışmazsa fren bırakmaz, balata sürtmeye devam eder ve tekerlek ısınır. Bunu fren bırakmıyor teker ısınıyor yazımızda ayrıntılı anlattık.

• Kaliper, balatayı hareket ettiren mekanik düzendir. Sıkıştığında tek tekerlek ısınır. Bunu fren kaliperi sıkıştı yazımızda ayrıntılı anlattık.
• Park freni aynı körüğün yaylı bölümünde durur. Hava kesilince yay freni uygular. El fren kolu bu yayın kumandasıdır. Bunu el fren kolu tutmuyor yazımızda ayrıntılı anlattık.
• Otomatik balata ayar kolu, balata aşındıkça boşluğu kendi kapatır. Sıkıştığında balata diske sürekli yaslanır.
• Retarder ve motor freni, servis frenini yormadan hız kesmek içindir. Bunu retarder ventili arızası yazımızda ayrıntılı anlattık.

Bu son bölüm aynı zamanda arızanın en görünür olduğu yerdir: ısınan jant, biten balata, yanık kokusu. Ancak sebep neredeyse hiçbir zaman burada değildir. Tekerlek ısınıyorsa hikaye çoğu zaman hattın yukarısında başlar.

Belirtiden Üniteye: Hızlı Harita

Aşağıdaki tablo bir teşhis değil, yön tarifidir. Şikayetinizi bulup hangi yazıya gideceğinizi seçebilirsiniz.

Hangi belirtide yola devam edilip edilmeyeceği ayrı bir konudur ve her yazının başında üç kademeli olarak yazılıdır. Kısaca: fren tutmuyorsa, pedal boşalıyorsa, kırmızı ikaz yanıyorsa ya da duyulur hava kaçağı varsa Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün. Belirti hafifse ve fren normal geliyorsa Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Rampalı ve yüklü güzergah kullanılmaz. Yalnızca ses ya da hafif bir değişiklik varsa İlk fırsatta servise gösterin.

Belirti hangisi olursa olsun, aracı serviste ya da yol kenarında incelemeden önce izlenen hazırlık aynıdır. Aşağıdaki adımlar ehil bir serviste yapılır. Bir bölümü sistem basınçlıyken yürütülür; sökme, rakor açma ve mekanik müdahale ise sistem basıncı boşaltıldıktan sonra yapılır. Buraya yazmamızın sebebi, ustanızla aynı dili konuşabilmeniz.

1. Araç düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır.
2. Panelde yanan bütün lambalar ve varsa ekran mesajı not edilir; sönen bir lamba da bilgidir.
3. Hava basıncı göstergesi okunur; iki devre ayrı gösteriliyorsa ikisi de yazılır.
4. Motor çalışırken ve dururken sistem dinlenir; sürekli duyulan tıslama kaçağı gösterir.
5. Şikayetin yüklüyken mi boşken mi, soğukta mı sıcakta mı çıktığı kayda geçer.
6. Bu notlarla servise gidilir; teşhis ve müdahale ehil bir serviste yapılır.

Sistemi Ayakta Tutan Şey: Bakım ve Revizyon

Havalı fren sistemi onlarca üniteden oluşur ama bakımı birkaç başlığa iner. Filo işletenler için bunları takvime bağlamak, arıza çıktıktan sonra koşturmaktan daha ekonomiktir. Bunu filo bakım takvimi yazımızda ayrıntılı anlattık.

• Tanklar düzenli boşaltılır; biriken su ventillerin ömrünü kısaltır.
• Hava kurutucu kartuşu zamanında değişir; sistemin geri kalanını koruyan tek parça budur.
• Kaçak taraması periyodik yapılır; küçük kaçak büyük arızanın habercisidir.
• Balata ve ayar kolları birlikte kontrol edilir.
• Muayene öncesi ayrı bir kontrol yapılır. Bunu muayene öncesi fren kontrolü yazımızda ayrıntılı anlattık.

Sistemin kurgusu araç ailesine göre de değişir. Sahada en sık karşılaştığımız tabloları ve her ailede geçen üniteleri ayrı ayrı topladık: Mercedes Actros fren arızaları yazımızda, MAN TGX fren arızaları yazımızda, Renault Trucks fren arızaları yazımızda, DAF XF fren arızaları yazımızda, İveco fren arızaları yazımızda, Scania fren arızaları yazımızda, Volvo FH fren arızaları yazımızda ve Ford Cargo fren arızaları yazımızda.

Bu ünitelerin büyük bölümü arızalandığında atılmak zorunda değildir. Gövde sağlamsa ünite sökülür, temizlenir, sızdırmazlık elemanları ve aşınan iç parçalar yenilenir, ardından test edilerek sevk edilir. Revizyonlu, sıfır ve çıkma parça arasındaki farkı revizyonlu mu, sıfır mı, çıkma mı yazımızda anlattık; eski ünitenin yerine sayılması olan core takasını ise core takası nasıl çalışır yazımızda anlattık.

Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır.

Servisiniz numarayı okur ya da kareyi çeker, siz de bunu WhatsApp hattımıza iletirsiniz. Parça numarası WABCO ve Knorr-Bremse ünitelerinde gövdeye basılıdır; hangi rakamın satışa esas numara olduğu markaya göre değişir. Hangisinin doğru numara olduğundan emin değilse gövdedeki bütün kod ve etiketlerin fotoğrafını göndersin, doğrusunu biz ayıralım. Numarayla kataloğumuza arama sayfamızdan da bakabilirsiniz. Bunu parça numarası nasıl okunur yazımızda ayrıntılı anlattık.

Son hatırlatma: bu yazı sistemi tanıtır, teşhis yerine geçmez. Havalı fren üzerinde sökme, takma, ayar ve test ehil bir serviste yapılır.
