DAF XF ve CF Fren Sistemi Arızaları: Pedal Ünitesi ve Kurutucu
DAF çekiciler uzun yol filolarının değişmezlerinden ve bu ailede talepler belirgin biçimde iki başlıkta yoğunlaşıyor: ayak fren ünitesi ve hava kurutucu. Kataloğumuzda bu araçlar için dört ayrı pedal ünitesi bulunması tesadüf değil; aynı iş için model ve kuşağa göre farklı tipler kullanılmış. Kurutucu tarafında ise Euro 6 kuşağı mimariyi değiştirdi ve ayrı duran işlevler tek gövdede toplandı. Bu yazı ailede sık çıkan tabloları, bu iki başlığın neden öne çıktığını ve sahada karşılaştığımız numaraları topluyor. Model yılı ve donanıma göre farklar olabileceğini baştan söyleyelim; bağlayıcı olan her zaman aracın kendi parça numarasıdır.
Kısa Cevap: Belirtiye Göre Yolda Karar
Araç hangi model olursa olsun yol kararı aynı üç kademeye göre verilir.
- Fren tutmuyorsa, pedal boşalıyorsa, panelde kırmızı fren ikazı yanıyorsa, hava basıncı düşüyorsa, duyulur hava kaçağı varsa ya da tekerlek ısınıp duman geliyorsa: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün.
- Sarı elektronik fren ikazı yanıyor, fren normal geliyor, araç düz frenliyor ve hava basıncı normalse: Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Rampalı ve yüklü güzergah kullanılmaz.
- Yalnızca ses, hafif gecikme ya da gösterge üzerinde küçük bir değişiklik varsa: İlk fırsatta servise gösterin.
Bu ailede pedal ünitesi kaynaklı şikayetler sık görülür ve pedalla ilgili her belirti ikinci kademeye girer; fren tepkisi değiştiyse yükle ve rampayla devam edilmez.

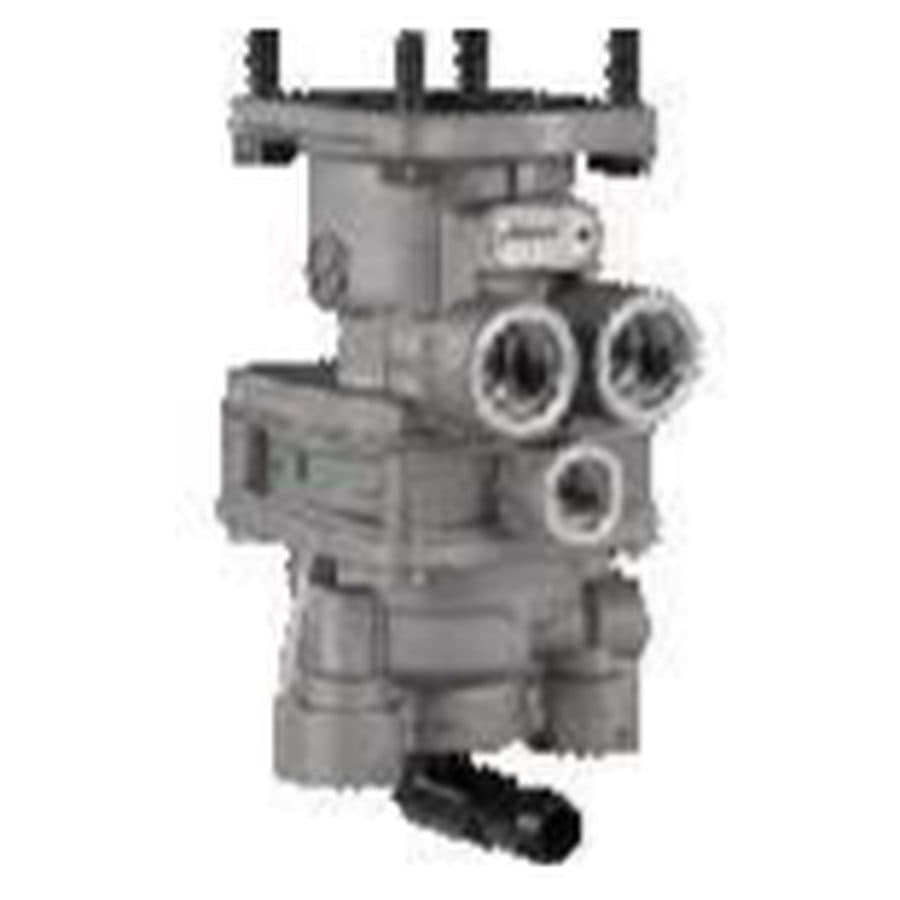

Ayak Fren Ünitesi: Bu Ailenin Öne Çıkan Başlığı
Pedal ünitesi, sürücünün isteğini havaya çeviren parçadır. Frene kuvvet uygulamaz; ne kadar hava gideceğini ayarlar ve iki devreyi birden yönetir.
- Pedal sertleşir ya da normalden derin gider; ünitenin iç sürtünmesi artmıştır.
- Fren geç gelir; pedal hareketi ile basınç arasındaki orantı bozulmuştur.
- İki devre arasındaki denge kayar; araç frende hafifçe yana çeker.
- Ünite bölgesinden sürekli hava kaçağı duyulur.
- Pedal bırakıldığında basınç geç iner; fren tam bırakmaz.
Kataloğumuzda bu araçlar için birden çok pedal ünitesi bulunuyor ve gövdeleri birbirine benziyor. Bu nedenle bu grupta numara olmadan seçim yapılmaz; pedal bağlantısının ve ağızların göründüğü bir fotoğraf istenir.
Ünitenin ne iş yaptığını ve arıza belirtilerini fren pedal beyni yazımızda, sistemin bütününde nerede durduğunu havalı fren sistemi nasıl çalışır yazımızda ayrıntılı anlattık.
Bu Ailede En Sık Karşılaştığımız Tablolar
Aşağıdaki tablo bir teşhis listesi değil, yön tarifidir. Şikayetin karşısındaki bölge, serviste ilk bakılan yerdir.
| Şikayet | İlk bakılan bölge |
|---|---|
| Pedal sertleşti, fren geç geliyor | Ayak fren ünitesi |
| Tanktan su geliyor, kışın hatlar donuyor | Komple kurutucu ünitesi ve kartuşu |
| Bir devre hiç dolmuyor | Dört devreli koruma ünitesi |
| Fren bırakmıyor, teker ısınıyor | Tahliye ünitesi ve kaliper |
| Debriyaj pedalı ağırlaştı | Debriyaj merkezi |
| Güç kaybı, duman, ıslık sesi | Turbo ve emme hattı |
| Hava geç doluyor | Kompresör, kurutucu ve kaçak taraması |
Her satırın ayrıntısı kendi yazısında duruyor. Nem tarafını hava tankından su geliyor yazımızda, koruma tarafını dört devreli koruma valfi arızası yazımızda, tahliye tarafını fren bırakmıyor teker ısınıyor yazımızda, dolum tarafını hava geç doluyor yazımızda ayrıntılı anlattık.
Panelde fren sistemi arızası uyarısı yandığında hangi parçanın sorumlu olabileceğini ve servisteki eleme sırasını DAF EBS arızası yazımızda anlattık.
Euro 6 ile Kurutucu Nasıl Değişti?
Önceki kuşaklarda kurutucu, regülatör ve koruma ayrı gövdelerdeydi ve aralarında hortumlar vardı. Euro 6 ile bu işlevler tek ünitede toplandı.
- Bağlantı sayısı azaldı; bu, kaçak noktalarının da azalması demek.
- Buna karşılık bir arızada karşınıza çıkan ünite büyüdü.
- Aynı model adı altında Euro 5 ve Euro 6 araçlar bambaşka kurutucu kullanıyor; eşleştirmede kuşak bilgisi şart.
- Kartuşun ayrı mı yoksa ünitenin parçası mı olduğu uygulamaya göre değişir; kontrolde önce bu belirlenir.
- Sistem neme karşı daha hassas hale geldi; kartuşu geciktirmenin sonucu daha hızlı ortaya çıkıyor.
Bu kuşakla gelen farkları bütün markalar için Euro 6 fren sistemi farkları yazımızda, kurutucunun ne iş yaptığını hava kurutucu filtresi ne zaman değişmeli yazımızda ayrıntılı anlattık.
Sahada Bu Araçlarda Karşımıza Çıkan Üniteler
Aşağıdakiler bu ailede sık talep edilen ünitelerdir. Aracınızın numarası değildir; eşleştirme sökülen ünitenin üzerindeki numarayla yapılır.
- Komple kurutucu tarafında Knorr-Bremse K236770N50 ve K091380 geçer.
- Ayak fren ünitesi tarafında WABCO 34316405, 44314105, 44312205 ve 4614945027 karşımıza çıkar.

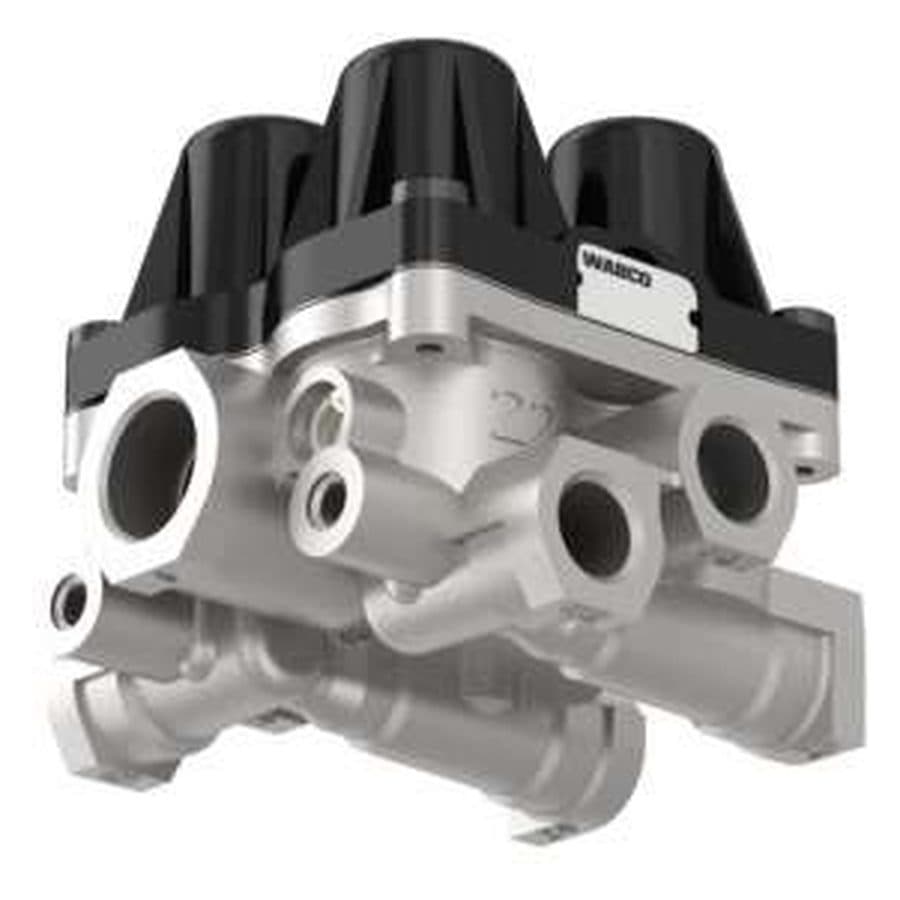

- Koruma ve dağıtıcı tarafında WABCO 9347147400 ile 9347050037 kullanılır.
- Tahliye tarafında Knorr-Bremse K116876N50 eski model uygulamada geçer.
- Debriyaj merkezi tarafında Knorr-Bremse 628259AM ve 1000332427AM bulunur.
- Turbo tarafında Euro 6 uygulaması için Holset ünitesi karşımıza çıkar.
Listedeki pedal ünitesi yoğunluğu dikkat çekiyor: dört ayrı numara, aynı işi yapan ama birbirinin yerine geçmeyen üniteler. Bu ailede fotoğraf, model adından daha çok iş görüyor.
Parça Eşleştirme: Bu Ailede Nelere Dikkat Ediyoruz?
Bu ailede eşleştirmenin iki kritik noktası var: pedal ünitesi ve kurutucu. İkisinde de aynı iş için birden çok tip bulunuyor ve gövdeler birbirine benziyor.
Aracı emniyete alma ve ünitenin numarasını okuma işi ehil bir serviste yapılır; şase altındaki bir parçaya araç sahibi uzanmaz.
- Araç düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır.
- Sökülen ünitenin üzerindeki numara okunur; okunamıyorsa gövdedeki bütün kod ve etiketlerin fotoğrafı çekilir.
- Aracın kuşağı sorulur: Euro 5 mi Euro 6 mı. Kurutucu tarafında bu bilgi belirleyicidir.
- Üretim yılı ve varsa şase numarası not edilir; aynı isimli araçlar yıla göre farklı ünite kullanabilir.
- Bağlantı ağızlarının sayısı ve yerleşimi fotoğraflanır; elektronik ünitelerde konnektör tarafı ayrıca çekilir.
- Parça geldiğinde takılmadan önce eski ünite ile yan yana konur ve ölçü kontrol edilir.
Pedal ünitesinde pedal bağlantısının ve ağızların göründüğü bir kare istenir; kurutucuda kartuşun ayrı olup olmadığı kontrol edilir.
Servisiniz numarayı okur ya da kareyi çeker, siz de bunu WhatsApp hattımıza iletirsiniz. Etiket, bağlantı ağızları ve elektronik ünitelerde konnektör tarafının göründüğü bir kare çoğu zaman yeterlidir. Hangisinin doğru numara olduğundan emin değilse gövdedeki bütün kod ve etiketlerin fotoğrafını göndersin, doğrusunu biz ayıralım. Numarayla kataloğumuza arama sayfamızdan da bakabilirsiniz. Hangi kodun satışa esas numara olduğunu parça numarası nasıl okunur yazımızda ayrıntılı anlattık.
Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır.
Son hatırlatma: bu yazı sahadaki tabloyu özetler, aracınıza teşhis koymaz. Sökme, takma, ayar ve test ehil bir serviste yapılır.
Sıkça Sorulan Sorular
Pedal sertleşti, sorun pedal ünitesinde mi?
Sık çıkan sebeplerden biridir ama tek sebep değildir. Serviste önce sistem basıncı ve kaçak taraması yapılır, sonra pedal ünitesinin ürettiği basınç ölçülür ve pedal hareketiyle karşılaştırılır. Mekanik bağlantı ve pedal kolu da elenir.
Bu araçlarda neden bu kadar çok pedal ünitesi tipi var?
Aynı iş için model ve kuşağa göre farklı üniteler kullanılmış. Gövdeler benzediği için gözle ayrım yapılamıyor. Bu nedenle seçim sökülen ünitenin numarasıyla ve ağızların net göründüğü bir fotoğrafla yapılır.
Euro 5 kurutucusu Euro 6 araca takılır mı?
Takılmaz. Euro 6 kuşağında ayrı duran işlevler tek gövdede toplandığı için bağlantı düzeni ve kapsam farklıdır. Eşleştirmede model adı değil, kuşak bilgisi ve parça numarası belirleyicidir.
Komple kurutucuda yalnız kartuş değişir mi?
Bazı uygulamalarda evet, bazılarında kartuş ünitenin parçasıdır. Kontrolde önce bu belirlenir. Sorun kartuşta bitiyorsa ünitenin tamamına dokunulmaz.
Yazıda geçen numaralar benim aracıma uyar mı?
Bu numaralar sahada bu ailede gördüklerimizdir, aracınızın numarası değildir. Doğru karşılık sökülen ünitenin üzerindeki numarayla bulunur. Numarayı okuyamıyorsanız gövdedeki bütün kodların fotoğrafını gönderin, doğrusunu biz ayıralım.
Bu ünitelerin hepsi revize edilebilir mi?
Büyük bölümü edilebilir. Gövde sağlamsa ünite sökülür, temizlenir, sızdırmazlık elemanları ve aşınan iç parçalar yenilenir, ardından test edilerek sevk edilir. Gövdede çatlak, ezik diş ya da ileri korozyon varsa revize edilmez; bu size bildirilir ve nasıl devam edileceği konuşulur.
