Fren Bırakmıyor, Teker Isınıyor: Hava Tahliye Ventili Arızası
Mola yerinde jantın yanından geçerken sıcaklığı fark ediyorsunuz. Bir tekerlek diğerlerinden belirgin biçimde sıcak, hatta yanık kokusu geliyor. Araç sanki hafif frenle gidiyor, yakıt tüketimi yükselmiş, balatalar beklenenden erken bitiyor. Havalı fren sisteminde bu tablo çoğu zaman frenin gelmemesinden değil, bırakmamasından doğar. Havanın fren körüğünden çıkışını hızlandıran küçük bir parça vardır ve o parça iş görmediğinde fren sürekli hafif uygulanmış kalır. Bu yazı tahliye ventilinin ne yaptığını, arızanın nasıl göründüğünü ve ehil bir serviste izlenen eleme sırasını anlatır.
Kısa Cevap: Isınan Tekerlekle Yolda Karar
Sürtmeye devam eden bir fren kısa sürede ısı üretir; karar bu nedenle hızlı verilir.
- Jant ya da kampanadan duman geliyorsa, yanık kokusu varsa, araç belirgin biçimde çekmiyorsa, panelde fren sistemi ikazı yanıyorsa ya da fren tepkisi değiştiyse: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün.
- Bir tekerlek diğerlerinden sıcak ama duman ve koku yok, fren normal geliyor ve panelde ikaz yoksa: Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Rampalı ve yüklü güzergah kullanılmaz.
- Isınma belirgin değil, yalnızca balataların erken bittiğini ya da yakıt tüketiminin arttığını fark ettiyseniz: İlk fırsatta servise gösterin.
Sıcak jantın yanına yaklaşılmaz ve üzerine su dökülmez. Aşırı ısınmış bir kampana ya da disk, soğuk suyla ani soğutulduğunda çatlayabilir. Lastik de ısıdan etkilenir; ısınmış tekerleğin hizasında durulmaz.
Isınmanın tek tekerlekte mi, tek aksta mı yoksa bütün araçta mı olduğunu not edin. Bu tek bilgi, serviste aranacak yeri belirgin biçimde daraltır.
Tahliye Ventili Ne İşe Yarar?
Havalı fren sisteminde freni uygulayan şey hava basıncıdır. Pedala basıldığında fren körüklerine, yani havanın itme gücünü fren mekanizmasına aktaran haznelere hava gider ve balata sıkılır. Pedal bırakıldığında bu havanın fren körüğünden çıkması gerekir.
Sorun şurada başlar: o hava geldiği yoldan geri dönecek olsaydı, önce uzun boruyu kat edip pedal ünitesine kadar gitmesi gerekirdi. Ağır vasıtada bu yol metrelerce sürer ve fren geç bırakır. Tahliye ventili bu gecikmeyi ortadan kaldırmak için vardır: fren körüğünün hemen yanına konur ve pedal bırakıldığı anda havayı en kısa yoldan dışarı atar.
Katalogda bu işi gören birkaç tip birlikte bulunur:
- Çabuk tahliye ventilleri, tek bir fren körüğünün ya da fren körüğü çiftinin havasını doğrudan atmosfere atar.
- Çiftli tahliye üniteleri, iki hattı tek gövdede toplar ve modern araçlarda modül biçiminde gelir.
- Bomlu ve normal tipler bağlantı biçimiyle ayrılır; gövde aynı işi yapsa da bağlantı ölçüsü farklıdır ve biri diğerinin yerine takılmaz.
- Elektrikli kumandalı tahliye üniteleri, park freni ve dorse hattında elektronik sistemle birlikte çalışır.
Ventilin içinde ince bir lastik diyafram bulunur. Basınç geldiğinde diyafram çıkış ağzını kapatır ve havayı fren körüğüne yönlendirir; basınç kesildiğinde diyafram yer değiştirir ve fren körüğündeki hava dışarı boşalır. Arızaların çoğu bu diyaframın sertleşmesi, yırtılması ya da tortuyla yapışmasıdır.
Fren Bırakmadığında Ne Görürsünüz?
Belirtiler yavaş başlar ve birikerek ağırlaşır. Sürücü genellikle önce tüketimi, sonra ısıyı fark eder.
- Bir tekerlek ya da bir aks diğerlerinden belirgin biçimde sıcaktır. Mola verildiğinde jant uzaktan bile hissedilir.
- Balata ve kampana yanığı kokusu gelir; ilerleyen durumda jant bölgesinden duman görülür.
- Balatalar beklenen kilometrenin çok altında biter; aynı aksın iki tarafı eşit aşınmaz.
- Araç boşta serbest kalmaz, sanki hafif frenle yürür; rampada çekişi zorlaşır.
- Yakıt tüketimi kalıcı biçimde yükselir.
- Pedal bırakıldığında ventilden gelmesi gereken kısa tahliye sesi duyulmaz ya da çok gecikir.
- Diyafram yırtıldıysa tam tersi olur: ventilden sürekli hava kaçar, sistem basıncı düşer ve fren zayıflar.
- Kışın tablo ağırlaşır; ventil gövdesinde donan nem tahliyeyi büsbütün kapatır.
Son iki madde aynı parçanın iki zıt arızasıdır. Tahliye kapalı kalırsa fren bırakmaz ve tekerlek ısınır; tahliye açık kalırsa hava sürekli kaçar ve basınç düşer. İkinci durumda tablo hava basıncı düşüyor yazımızda anlattığımız kaçak arayışına döner.
Donma tarafını kışın havalı fren donması yazımızda ayrıntılı anlattık; nemin sisteme nereden girdiğini ise hava tankından su geliyor yazımızda anlattık.
Frenden ayak çekildiğinde gelen kısa pıst sesi normaldir; bu sesin uzaması fren boşalmasının geciktiğini gösterir. Hangi hava sesinin normal olduğunu kamyon fren ventil sesi yazımızda ayrıca sıraladık.
Aynı Şikayeti Üreten Diğer Nedenler
Isınan tekerlek tek başına tahliye ventilini işaret etmez. Aşağıdakiler aynı tabloyu üretir ve serviste sırayla elenir.
- Sıkışmış kaliper. Mekanik tarafta en sık çıkan sebeptir ve genellikle tek tekerlekte görülür. Bunu fren kaliperi sıkıştı yazımızda ayrıntılı anlattık.
- Geç bırakan röle ventili. Havayı hızlandıran ünite geç çalışırsa bütün aks etkilenir. Bunu frenler geç bırakıyor yazımızda ayrıntılı anlattık.
- Ayarsız ya da sıkışmış otomatik balata ayar kolu; balata diske sürekli yaslanır.
- Yorulmuş fren körüğü geri dönüş yayı; fren körüğü eski konumuna tam dönmez.
- Park freni tarafında kalan basınç; yaylı bölüm tam çözülmez.
- Ezilmiş ya da içten şişmiş hava hortumu; hava girer ama aynı hızla çıkamaz.
- Dorse tarafında yanlış ayarlanmış yük ayar ventili. Bunu boş yükte teker kilitliyor yazımızda ayrıntılı anlattık.
Ayrım için pratik kural şudur: tek tekerlek ısınıyorsa şüphe o tekerleğin kendi mekaniğinde ve kendi tahliye ventilindedir. Bütün aks ısınıyorsa aksı besleyen röle ya da tahliye ünitesine bakılır. Bütün araç ısınıyorsa pedal ünitesi ve park freni tarafı elenir.
Ayarlı Kısıcı: Dorse Freninin Zamanlaması
Aynı ailede az konuşulan bir parça daha vardır: ayarlı kısıcı. Adı anlatmıyor olabilir ama işi basittir. Hava akışını kontrollü biçimde yavaşlatır ve böylece bir ünitenin diğerinden önce ya da sonra çalışmasını sağlar.
- Çekici ile dorsenin aynı anda frenlemesi istenir. Dorse geç frenlerse arkadan iter, erken frenlerse çekiciyi çeker. Kısıcı bu zamanlamayı ayarlar.
- Dingil kaldırma ve süspansiyon hatlarında hareketin yumuşak olması için kullanılır.
- Bazı uygulamalarda elektrikli bobinle birlikte gelir ve sistemin kumandasına bağlı çalışır.
- Ayarı bozulmuş ya da tıkanmış bir kısıcı, sapasağlam tahliye ventillerini suçlu gösterir.
Kısıcının ayarı rastgele değiştirilmez. Çekici ve dorse arasındaki fren dengesi bu ayara bağlıdır ve ayar ehil bir serviste, araç yüklü ve boş haldeyken kontrol edilerek yapılır. Dorse tarafındaki fren dengesini dorse frenleri tutmuyor yazımızda ayrıntılı anlattık.
Isınan Tekerlekte Teşhis Sırası
Aşağıdaki adımlar ehil bir serviste yapılır. Bir bölümü sistem basınçlıyken yürütülür; sökme, rakor açma ve mekanik müdahale ise sistem basıncı boşaltıldıktan sonra yapılır. Buraya yazmamızın sebebi, ustanızla aynı dili konuşabilmeniz.
Sizin katkınız üç şeye bakar ama teşhisi kısaltır: hangi tekerlek ısınıyor, ısınma yüklüyken mi artıyor, balatalar en son ne zaman değişti.
- Araç düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır. Isınmış tekerleklerin soğuması beklenir.
- Isı dağılımı ölçülür. Tekerlekler ve kampanalar sıcaklık ölçer ile karşılaştırılır; hangi aksın ve hangi tarafın öne çıktığı kayda geçer.
- Fren uygulanıp bırakılırken ilgili tahliye ventilinden tahliye sesinin gelip gelmediği dinlenir. Sesin hiç gelmemesi ya da belirgin gecikmesi ventili işaret eder.
- Fren körüğü hattına manometre bağlanır. Pedal bırakıldıktan sonra fren körüğündeki basıncın ne kadar sürede sıfıra indiği ölçülür; artık basınç kalıyorsa tahliye yolu kapalıdır.
- Ventil gövdesinden sürekli hava kaçıp kaçmadığı köpükle kontrol edilir. Bu kez aranan şey, diyaframın yırtılmış olmasıdır.
- Mekanik taraf elenir: balata ayar kolu, kaliper hareketi, fren körüğü geri dönüşü ve hortumların ezilip ezilmediği kontrol edilir.
- Sistem basıncı boşaltıldıktan sonra ventil sökülür. Diyafram sertleşmesi, yırtık, tortu ve korozyon aranır; kışın ayrıca buz kalıntısı bakılır.
- Parça yenilendikten sonra fren uygulanıp bırakılır, tahliye süresi tekrar ölçülür ve araç kısa bir test sürüşünün ardından ısı bakımından yeniden değerlendirilir.
Bu sıranın sonunda tablo netleşir: mekanik serbest, hortumlar açık, fren körüğü geri dönüyor, buna rağmen fren körüğündeki basınç geç iniyorsa tahliye ventili yenilenir ya da revize edilir.
Revizyon Kararı, Parça Numarası ve Fotoğraf
Tahliye ventilleri küçük ama ölçü hassasiyeti yüksek parçalardır. Gövde sağlamsa ve bağlantı dişleri ölçü içindeyse ünite revize edilir: sökülür, temizlenir, diyafram ve sızdırmazlık elemanları yenilenir, sonra sızdırmazlık ile tahliye süresi bakımından test edilir. Gövdede çatlak, ezik diş ya da onarılamayacak korozyon varsa revize edilmez; bu size bildirilir ve nasıl devam edileceği konuşulur.
Doğru karşılığı bulmanın en hızlı yolu parça numarasıdır. Ventil şase altında ve çoğu zaman fren körüğünün hemen yanındadır; numarayı okumak ve fotoğrafı çekmek aracı emniyete almış servisin işidir.
- Çabuk tahliye tarafında WABCO 4735010050 sık karşımıza çıkar.

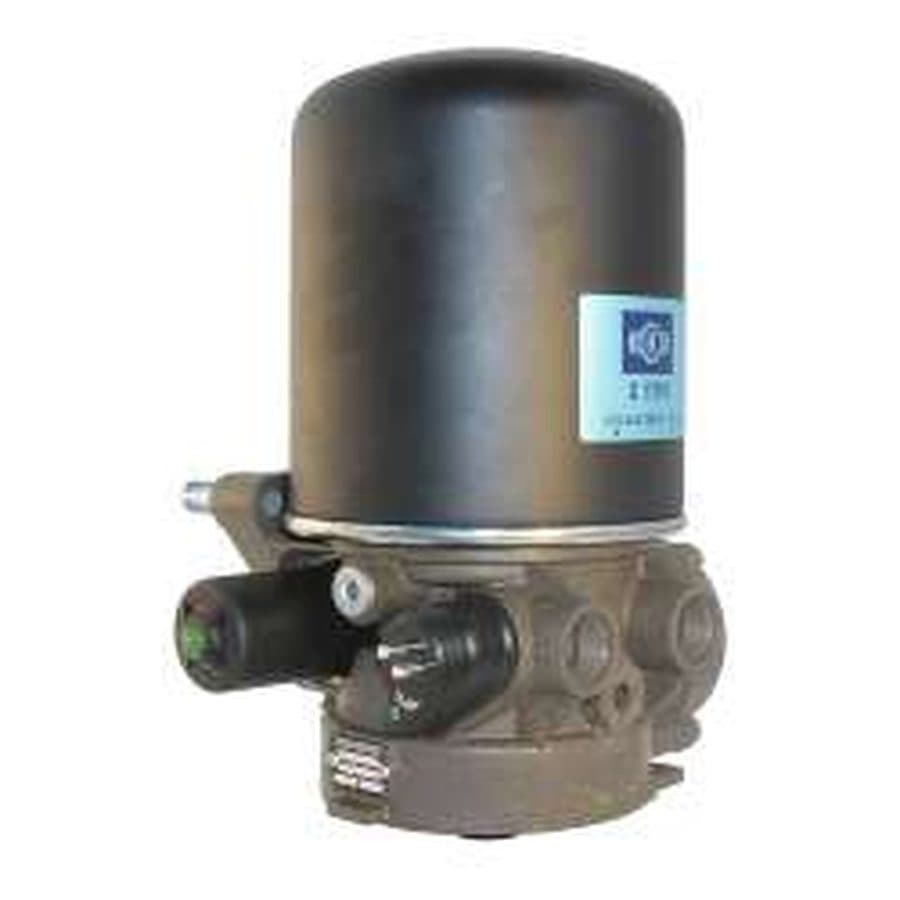

- Bomlu tipte Knorr-Bremse II19332N50 kullanılır; normal tipte Knorr-Bremse II19212N50 gelir.
- Modern Euro 6 uygulamalarında modül biçiminde üniteler vardır; MAN TGX için WABCO 9325103020 bunlardan biridir.
- Scania Euro 6 uygulamalarında WABCO 9325102070, Volvo tarafında WABCO 4324251050 görülür.
- Doğru tip, aracın kendi parça numarasıyla belirlenir; gövde benzerliği yeterli değildir.
Servisiniz numarayı okur ya da kareyi çeker, siz de bunu WhatsApp hattımıza iletirsiniz. Gövde üzerindeki damga, bağlantı ağızlarının sayısı ve diş ölçüsünün göründüğü bir kare çoğu zaman yeterlidir. Hangisinin doğru numara olduğundan emin değilse gövdedeki bütün kod ve etiketlerin fotoğrafını göndersin, doğrusunu biz ayıralım. Numarayla kataloğumuza arama sayfamızdan da bakabilirsiniz. Hangi kodun satışa esas numara olduğunu parça numarası nasıl okunur yazımızda ayrıntılı anlattık.
Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır.
Son hatırlatma: tahliye ventili fren devresinin parçasıdır. Sökme, takma ve sistem kontrolü ehil bir serviste yapılır.
Sıkça Sorulan Sorular
Tek tekerleğin ısınması normal mi?
Hayır. Aynı aksın iki tarafı benzer sıcaklıkta olmalıdır. Bir tekerlek belirgin biçimde daha sıcaksa o tekerleğin freni tam bırakmıyor demektir. Jantın sıcaklığını uzaktan değerlendirin, elinizle dokunmayın ve üzerine su dökmeyin.
Fren bırakmıyorsa yola devam edilir mi?
Tablonun ağırlığına bağlıdır. Duman, yanık kokusu, belirgin çekiş kaybı ya da panelde fren ikazı varsa: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün. Isınma var ama duman ve koku yoksa, fren normal geliyorsa: Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Rampalı ve yüklü güzergah kullanılmaz.
Tahliye ventili mi, kaliper mi?
İkisi de tek tekerlekte ısınma yapar. Ayrım serviste yapılır: pedal bırakıldıktan sonra fren körüğü hattındaki basıncın inmesi ölçülür. Basınç geç iniyorsa hava tarafı, hemen iniyor ama tekerlek yine de sürtüyorsa mekanik taraf suçludur.
Ventilden sürekli hava kaçıyor, bu da aynı arıza mı?
Aynı parçanın diğer arızasıdır. Diyafram yırtıldığında tahliye ağzı sürekli açık kalır; bu kez fren bırakmama değil, basınç kaybı ve fren zayıflaması görülür. Duyulur hava kaçağı varsa: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün.
Tahliye ventili revize edilebilir mi, yoksa yenisi mi alınır?
Gövde sağlamsa revize edilir; sökülür, temizlenir, diyafram ve sızdırmazlık elemanları yenilenir ve ünite test edilir. Gövdede çatlak, ezik diş ya da ileri korozyon varsa revize edilmez. Karar söküm ve ölçümden sonra netleşir.
Kışın ısınma şikayeti neden artıyor?
Ventil gövdesinde biriken nem donunca tahliye yolu tamamen kapanır ve fren hiç bırakmaz. Bu nedenle donma şikayeti olan araçlarda kurutucu tarafı da birlikte değerlendirilir; sistemdeki nem giderilmeden ventil yenilemek kalıcı çözüm olmaz.
