Dorse Frenleri Tutmuyor veya Geç Bırakıyor: Treyler Kumanda Ventili ve ABS

Kısa Cevap: Belirtiye Göre Yolda Karar

Dorse fren şikayetlerinde karar, katarın frenleme kabiliyetinin ne kadar azaldığına göre verilir. Dorse ABS ikazının ne anlattığını panelde fren ikaz lambası yandı yazımızda ayrıca anlattık.

• Dorse hiç frenlemiyorsa, katar frenlemede savruluyorsa, kavrama başlıklarından ya da hatlardan duyulur hava kaçağı geliyorsa, hava basıncı düşüyorsa, dorse tekerleği kilitli kalmışsa ya da fren bölgesinden duman ve yanık kokusu geliyorsa: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün.
• Dorse frenliyor ancak geç bırakıyorsa, hafif sürtüyorsa, tek taraf belirgin biçimde daha çok tutuyorsa ya da dorse ABS ikaz lambası sönmüyorsa: Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Rampalı ve yüklü güzergah kullanılmaz.
• Frenleme dengeli, lambalar normal, yalnızca dorsenin fren tepkisi eskisine göre biraz gecikmiş ya da sesi değişmişse: İlk fırsatta servise gösterin.
• Dorse tarafında yapılan hiçbir kontrol için çekici ile dorse arasına girilmez ve katar hareketliyken kavrama başlıklarına dokunulmaz.

Isınmış bir dorse frenine su dökülmez. Sürtünmeden ısınan bir kampana ya da diske su dökmek çatlamaya yol açar; araç emniyete alınır ve soğuması beklenir.

Kırmızı Hat, Sarı Hat: Sistem Nasıl Kurgulanmış?

Çekici ile dorse arasında iki hava hattı vardır ve ikisinin görevi farklıdır. Bu ayrım anlaşılmadan dorse fren arızaları çözülmez.

• Besleme hattı (kırmızı): dorsenin hava tankını doldurur. Bu hat aynı zamanda bir emniyet hattıdır. Kesilirse ya da basıncı düşerse dorse frenleri otomatik olarak devreye girer.
• Fren hattı (sarı): çekicideki fren komutunu dorseye taşır. Pedala basıldığında dorse frenlerinin ne kadar uygulanacağı bu hattan gelen basınçla belirlenir.
• Dorse kumanda ventili: iki hattı karşılayan ve dorse fren körüklerine giden havayı yöneten ünitedir. Besleme kesildiğinde dorseyi kendiliğinden frenleyen emniyet işlevi de bu ünitede bulunur.
• Yük ayarı: dorsenin yüküne göre fren kuvvetini ayarlayan düzendir. Mekanik ya da elektronik olabilir; ayrıntısını boş yükte teker kilitliyor yazımızda anlattık.
• Dorse elektroniği: ABS ya da EBS beyni ve modülatörleri. Çekiciden yedi uçlu soketle beslenir; besleme yoksa dorse elektroniği devre dışı kalır ve ikaz lambası buna göre davranır.

Bu kurgunun pratik sonucu şudur: dorse frenleri hiç gelmiyorsa arama sarı hat ve kumanda tarafında, dorse frenleri bırakmıyorsa arama kırmızı hat, kumanda ventili ve fren körükleri tarafında yoğunlaşır.

Dorse Fren Şikayetlerinin Sekiz Görünümü

Aşağıdaki belirtiler farklı parçalara işaret eder. Hangisinin görüldüğünü net yazmak, serviste eleme süresini belirgin biçimde kısaltır.

• Dorse hiç frenlemiyor: fren yükünü çekici tek başına taşıyor, fren mesafesi uzuyor, çekicinin frenleri aşırı ısınıyor.
• Dorse geç frenliyor: pedala basıldıktan sonra belirgin bir gecikmeyle tutuyor, katar frenlemede öne yatıyor.
• Dorse geç bırakıyor ya da sürtüyor: hareket ederken direnç var, jant ve lastik ısınıyor, yanık kokusu geliyor.
• Tek taraf daha çok tutuyor: frenlemede katar bir tarafa çekiyor. Muayenede en sık kalma nedenlerinden biri budur.
• Dorse park edildiğinde frenlenmiyor: besleme kesildiğinde devreye girmesi gereken emniyet işlevi çalışmıyor.
• Kavrama başlıklarından kaçak: bağlantı noktasında tıslama, katar takılıyken hava basıncında düşüş.
• Dorse ABS ikaz lambası sönmüyor ya da hiç yanmıyor: elektronik taraf beslenmiyor ya da bir kayıt duruyor.
• Boş dorsede teker kilitleniyor: fren kuvveti yüke göre ayarlanamıyor demektir.

Sahada En Sık Çıkan Nedenler

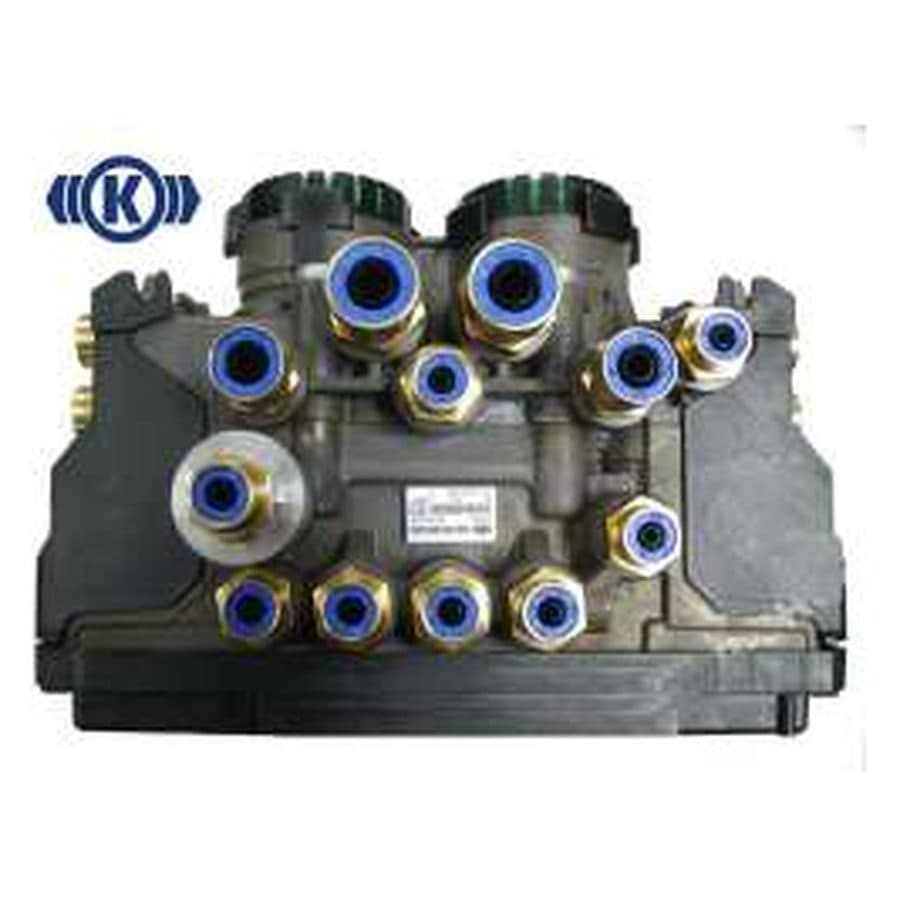

Dorse fren arızalarının önemli bir kısmı, pahalı ünitelerden değil bağlantı noktalarından çıkar. Eleme de bu sırayla yapılır. Aynı dorsede dingil kaldırma, rampa kolu ve park butonu da aynı hava hattını paylaşır; bunları dorse dingili kalkmıyor yazımızda ayrıntılı anlattık. Dorsede elektronik fren varsa listeye bir ünite daha girer: dorsenin kendi beyni. Bunu dorse EBS beyni arızası yazımızda ayrıntılı anlattık.

• Kavrama başlıkları ve contaları: yaşlanan conta hem kaçak yapar hem de hattın tam açılmasını engeller. Katarın her ayrılıp birleşmesinde yıpranan tek nokta burasıdır.
• Süzgeç ve hat tıkanıklığı: hatta biriken kir ve nem, geçişi daraltır. Sonuç geç frenleme ve geç bırakma olarak görülür.
• Hortum ve rakorlar: sürtünmüş, çatlamış ya da sarkmış hatlar hem kaçak hem gecikme üretir.
• Dorse kumanda ventili: iç keçeleri yorulduğunda dorse geç tutar, geç bırakır ya da emniyet işlevi çalışmaz.
• Yük ayar düzeni: kolu eğilmiş, çubuğu kopmuş ya da ayarı kaçmış bir düzen, boş dorsede kilitlenmeye, yüklü dorsede yetersiz frenlemeye yol açar.
• Fren körükleri ve mekanik taraf: diyafram, ayar kolu, balata ve kampana ya da disk. Tek tarafta kalan şikayetlerin ana kaynağı burasıdır.
• Dorse ABS ya da EBS tarafı: besleme, tesisat, sensörler ve modülatörler. Elektronik tarafta duran bir kayıt, sağlam bir havalı sistemde bile frenlemeyi değiştirir.

Serviste İzlenen Teşhis Sırası

Aşağıdaki adımlar ehil bir serviste yapılır. Bir bölümü sistem basınçlıyken yürütülür; sökme, rakor açma ve mekanik müdahale ise sistem basıncı boşaltıldıktan sonra yapılır. Buraya yazmamızın sebebi, ustanızla aynı dili konuşabilmeniz.

1. Katar düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır.
2. Şikayet netleştirilir: tutmuyor mu, geç mi tutuyor, geç mi bırakıyor, tek taraf mı? Şikayet yüklüyken mi boşken mi belirginleşiyor?
3. Çekici tarafı ayrı değerlendirilir. Çekicinin kendi fren sistemi ve hava basıncı sağlam değilse dorseye geçilmez.
4. Kavrama başlıkları, contalar ve süzgeçler kontrol edilir. Bu adım sıranın başındadır çünkü hem en sık çıkan hem de en kolay giderilen nedendir.
5. Besleme ve fren hatlarının basıncı dorse tarafındaki test ağızlarından ayrı ayrı okunur; hattın dorseye kadar ulaşıp ulaşmadığı görülür.
6. Besleme kesildiğinde dorse frenlerinin kendiliğinden devreye girip girmediği denenir. Bu, kumanda ventilinin emniyet işlevinin sınavıdır.
7. Fren komutu verildiğinde fren körüklerine giden basınç ölçülür ve sağ ile sol arasındaki fark karşılaştırılır.
8. Yük ayar düzeni kontrol edilir: kolun ve çubuğun durumu, bağlantısı ve ayarı araç etiketinde yazan ölçüye göre değerlendirilir.
9. Kaçak taraması yapılır. Tarama motor durdurulmuş ve sistem basınçlı haldeyken köpük yardımıyla yürütülür.
10. Dorse elektroniğinin arıza kayıtları okutulur; besleme, tesisat, sensörler ve modülatörler birlikte değerlendirilir.
11. Mekanik taraf ele alınır: fren körüğü diyaframları, ayar kolları, balata ve kampana ya da disk durumu. Bu kontrol araç altında yapılır; şase uygun kapasiteli sehpalara alınır ve havalı süspansiyonda basınç boşaldığında şase kendiliğinden iner.
12. Şüpheli ünite tespit edildiğinde sökme işlemi sistem basıncı boşaltılarak yapılır. Kabul sınırları araç üstünde araç üreticisinin bakım kitapçığına, tezgahta ise komponent üreticisinin verilerine göre okunur.

Bu sıranın en sık atlanan adımı dördüncüsüdür. Kavrama contası ve süzgeç kontrol edilmeden değiştirilen bir kumanda ventili, çoğu vakada aynı şikayetle geri döner.

Dorse Ünitelerinin Revizyonu ve Etiketteki Numara

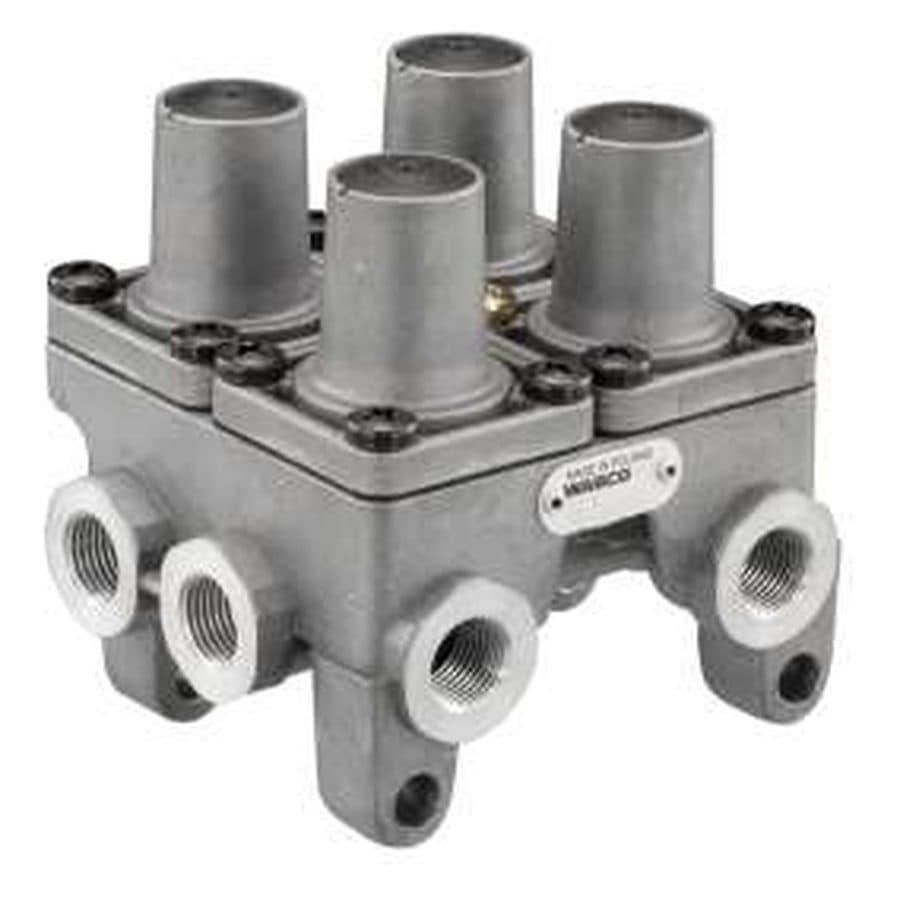

Dorse kumanda ventilleri, röle ventilleri ve yük ayar düzenleri revizyona uygun ünitelerdendir. Gövde çoğunlukla sağlam kalır; aşınma keçe, membran, yay ve kirlenen kanallardadır.

• Parça sökülür, yol kiri ve nemin bıraktığı kalıntıdan tamamen temizlenir.
• Aşınan keçeler, membranlar ve yaylar yenilenir; kanallar açılır.
• Ünite tezgahta toplanır; besleme, fren komutu ve emniyet işlevi ayrı ayrı denenir.
• Montajdan sonra hatlar kaçak yönünden taranır, elektronik taraflı ünitelerde kayıtlar silinir ve gereken durumda kalibrasyon teşhis cihazıyla yapılır.
• Gövdede çatlak, kırık ya da eksik parça varsa revizyon uygun olmayabilir; bunu parça elimize ulaştığında bildiririz.

Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır. Revize ünite, sökülen eski parçanın karşılığında verilir; bunu core takası nasıl çalışır yazımızda ayrıntılı anlattık.

Dorse üniteleri WABCO, Knorr-Bremse ve Haldex başta olmak üzere farklı üreticilerden gelir ve numaralandırmaları birbirine benzemez. WABCO ünitelerinde 9730090250 gibi on haneli seriler, Knorr-Bremse tarafında harf içeren kodlar, Haldex tarafında ise 355094001 benzeri numaralar kullanılır. Dorselerde bir başka zorluk daha vardır: aynı üretici bandında farklı dönemlerde farklı ünite kullanılmış olabilir.

Bu nedenle dorse parçalarında fotoğraf, çekiciden daha önemlidir. Ünitenin etiketini ve bağlantı ağızlarını gösteren net bir fotoğrafı, okuyabildiğiniz numarayı ve dorsenin şasi numarasını WhatsApp hattımıza iletebilirsiniz; hangi parça olduğunu ayırıp revize seçeneğini konuşabiliriz.
