Frenler Geç Geliyor veya Geç Bırakıyor: Röle Ventili Arızası
Ağır vasıtada fren pedalı ile arka tekerlek arasındaki mesafe metrelerce uzundur. Pedaldan gelen havanın bu yolu kat etmesini beklemek, frenin geç tutması demek olurdu. Bu nedenle sistemde bir hızlandırıcı bulunur: röle ventili. Pedaldan gelen ince kumanda sinyalini alır, yanı başındaki hava tankından gelen büyük hacimli havayı fren körüklerine gönderir ve pedal bırakıldığında aynı havayı kendi tahliye ağzından hızla boşaltır. Arızalandığında iki uçtan biri ortaya çıkar: geç gelen fren ya da geç bırakan fren. Bu yazı ikisinin de nereden çıktığını ve ehil bir serviste izlenen eleme sırasını anlatır.
Kısa Cevap: Belirtiye Göre Yolda Karar
Röle ventili arızası doğrudan frenleme zamanlamasını değiştirir. Karar, gecikmenin ne kadar belirgin olduğuna ve frenlerin bırakıp bırakmadığına göre verilir. Panelde bir ikaz eşlik ediyorsa anlamını panelde fren ikaz lambası yandı yazımızda bulabilirsiniz.
- Frenler pedal bırakıldığı halde bırakmıyorsa, tekerlek sürtüyor, jant ısınıyor, yanık kokusu ya da duman geliyorsa; frenleme belirgin biçimde gecikiyorsa; araç frenlemede bir tarafa çekiyorsa; hava basıncı düşüyorsa ya da panelde fren sistemi arıza lambası yanıyorsa: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün.
- Frenler tutuyor ve bırakıyor ancak ventil bölgesinden kesilmeyen bir hava kaçağı duyuluyorsa, kompresör alışılandan sık devreye giriyorsa ya da arka frenlerin tepkisi öndekine göre gözle görülür biçimde gecikmişse: Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Rampalı ve yüklü güzergah kullanılmaz.
- Frenleme dengeli ve zamanında, yalnızca pedal bırakıldığında duyulan tahliye sesinin karakteri değişmişse: İlk fırsatta servise gösterin.
- Isınmış bir frene su dökülmez. Sürtünmeden ısınan kampana ya da disk soğuk suyla temas ettiğinde çatlayabilir; araç emniyete alınır ve soğuması beklenir.
Geç bırakan fren, geç tutan frenden daha sinsidir. Araç yürümeye devam eder, sürücü çoğu zaman bir şey fark etmez; buna karşılık balata, kampana ve lastik sürekli ısınır. Uzun yolda bu, balatanın yanmasıyla ya da lastik hasarıyla sonuçlanabilir.
Röle Ventili Ne İşe Yarar?
Röle ventilini anlamak için işi üç adıma bölmek yeterlidir.
- Kumanda: sürücü pedala basar, ayak valfi arka devreye bir kumanda sinyali gönderir. Bu sinyal az hacimli ve incedir; görevi kuvvet taşımak değil, komut taşımaktır.
- Açma: röle ventili bu sinyali alır ve kendi besleme ağzını açar. Besleme, arka aksa yakın duran hava tankından gelir; yani hava uzun yolu kat etmez, zaten oradadır.
- Boşaltma: pedal bırakıldığında ventil beslemeyi keser ve fren körüklerindeki havayı kendi tahliye ağzından dışarı atar. Pedal bırakıldığında duyduğunuz o kısa ve güçlü tahliye sesi buradan gelir.
Bu düzenin tek amacı zamanı kısaltmaktır. Katarda ve uzun şaseli araçlarda röle ventili olmadan fren tepkisi kabul edilebilir sınırın çok dışına çıkar. Aynı mantık dorse tarafında da kullanılır; orada kumanda ventili benzer bir rol üstlenir ve ayrıntısını dorse frenleri tutmuyor yazımızda anlattık.
Röle ventilleri tek tip değildir. Sade tipler yalnızca yukarıdaki üç adımı yapar. ABS'li araçlarda kullanılan çiftli tipler, tekerlek kilitlenmesini önleyen elektronik kumandayı da barındırır. EBS'li araçlarda ise ventil elektronikle birlikte çalışır ve komut fren beyninden gelir. Dorselerde ayrıca, besleme kesildiğinde frenleri kendiliğinden uygulayan acil durum işlevini taşıyan tipler bulunur. Dört tipin parça numaraları farklıdır ve birbirinin yerine takılmaz.
Sekiz Belirti ve Ne Anlama Geldiği
Belirtiler iki uçta toplanır: havayı geç gönderen ventil ve gönderdiği havayı geç boşaltan ventil.
- Frenler geç tutuyor: pedala basıldıktan sonra belirgin bir gecikmeyle devreye giriyor, katar frenlemede öne yatıyor.
- Frenler geç bırakıyor: pedal bırakıldığı halde araç direnç gösteriyor, tekerlek sürtüyor, jant ısınıyor.
- Tahliye sesi yok ya da zayıf: pedal bırakıldığında duyulması gereken kısa ve güçlü boşaltma sesi kaybolmuş.
- Tahliye ağzından sürekli kaçak: ventil gövdesinin altından kesilmeyen tıslama geliyor, kompresör bu nedenle sık devreye giriyor.
- Ön ile arka arasında zamanlama farkı: arka frenler öndekilerden gözle görülür biçimde geç devreye giriyor.
- Frenlemede araç bir tarafa çekiyor: sağ ile sol arasında basınç farkı oluşmuş olabilir.
- Balata ve lastik tek tarafta hızlı aşınıyor: sürekli hafif sürtme uzun süredir devam ediyor demektir.
- Park freni bırakmıyor: park devresini yöneten bir ventil varsa, havanın geri gönderilememesi frenlerin çözülmemesine yol açar. Bu tabloyu el fren kolu tutmuyor yazımızda ayrıca anlattık.
Sürücünün not alması gereken üç şey vardır: gecikme yüklüyken mi boşken mi belirginleşiyor, soğukta mı sıcakta mı çıkıyor ve şikayet tek tekerlekte mi yoksa bütün akslarda mı. Bu üç bilgi eleme süresini belirgin biçimde kısaltır.
Aynı Şikayet Başka Nereden Çıkar?
Geç tutan ya da geç bırakan fren yalnızca röle ventilinden çıkmaz. Aşağıdakiler ayrılmadan ventile karar verilmez.
- Ayak valfi: kumanda sinyalini üreten parçadır. Sinyal geç geliyorsa ya da pedal bırakıldığında kesilmiyorsa şikayet buradadır. Ayrıntısını fren pedal beyni arıza belirtileri yazımızda anlattık.
- Hortum ve rakorlar: ezilmiş, bükülmüş ya da içi daralmış bir hat, hem gecikme hem sürtme üretir. En kolay giderilen neden budur.
- Yük ayar düzeni: arka aksa giden basıncı yüke göre sınırlar. Bozulduğunda frenleme zamanında olsa bile kuvvet yanlış dağılır; ayrıntısını boş yükte teker kilitliyor yazımızda anlattık.
- Fren körükleri: diyafram yorgunluğu ve geri dönüş yayının zayıflaması, frenlerin geç bırakmasına yol açar.
- Fren mekaniği ve kaliper: sıkışan bir kaliper ya da ayar kolu, tek tekerlekte sürtme üretir. Şikayet tek tekerlekte kalıyorsa şüphe havalı tarafta değil, mekanik taraftadır.
- Koruma tarafı: arka devre yeterince beslenmiyorsa ventil sağlam olsa bile fren zayıf ve geç kalır. Ayrıntısını dört devreli koruma valfi arızası yazımızda anlattık.
Pratik ayrım kuralı şudur: şikayet tek tekerlekte kalıyorsa mekanik tarafa, aynı aksın iki tekerleğinde birden görülüyorsa o aksı besleyen havalı tarafa, bütün araçta görülüyorsa kumanda ve koruma tarafına bakılır. Fren geç bırakıyor ve tekerlek ısınıyorsa hattın sonundaki küçük ünite de listeye girer; bunu hava tahliye ventili arızası yazımızda ayrıntılı anlattık.
Serviste İzlenen Teşhis Sırası
Aşağıdaki adımlar ehil bir serviste yapılır. Bir bölümü sistem basınçlıyken yürütülür; sökme, rakor açma ve mekanik müdahale ise sistem basıncı boşaltıldıktan sonra yapılır. Buraya yazmamızın sebebi, ustanızla aynı dili konuşabilmeniz.
- Araç düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır.
- Şikayet netleştirilir: geç mi tutuyor, geç mi bırakıyor, tek tarafta mı? Yüklüyken mi boşken mi, soğukta mı sıcakta mı belirginleşiyor?
- Hava basıncı ve besleme değerlendirilir. Arka devre yeterince beslenmiyorsa önce o giderilir; aksi halde hangi ventil takılırsa takılsın fren geç kalır.
- Arıza kayıtları okutulur. ABS ve EBS tarafında duran bir kayıt varsa önce o giderilir; elektronik kumandalı ventillerde bu adım atlanmaz.
- Kumanda sinyali ölçülür. Pedala basıldığında röle ventiline ulaşan sinyalin zamanı ve basıncı görülür. Sinyal geç geliyorsa şüphe ventile değil, ayak valfine ve hatta kayar.
- Ventil çıkışındaki basınç ölçülür ve kumanda ile karşılaştırılır. Çıkışın kumandayı zamanında ve doğru oranda izlemesi beklenir.
- Pedal bırakıldığında boşaltma süresi izlenir. Fren körüklerindeki basıncın hızla düşmesi gerekir; düşmüyorsa tahliye tarafı şüphelidir.
- Sağ ve sol fren körüklerine giden basınç ayrı ayrı ölçülüp karşılaştırılır; fark varsa dengesizliğin kaynağı aranır.
- Kaçak taraması yapılır. Tarama motor durdurulmuş ve sistem basınçlı haldeyken köpük yardımıyla yürütülür; ventil gövdesi, tahliye ağzı ve rakorlar taranır.
- Hortum ve hatlar incelenir: ezilme, bükülme, sürtme izi ve iç daralma aranır.
- Fren mekaniği ve fren körükleri değerlendirilir. Bu kontrol araç altında yapılır; şase uygun kapasiteli sehpalara alınır ve havalı süspansiyonda basınç boşaldığında şase kendiliğinden iner.
- Sıra ventile geldiğinde sökme işlemi sistem basıncı boşaltılarak yapılır. Kabul sınırları araç üstünde araç üreticisinin bakım kitapçığına, tezgahta ise komponent üreticisinin verilerine göre okunur.
Beşinci adım bu sıranın kilit noktasıdır. Kumanda sinyali zaten geç geliyorsa, röle ventili yenilense de fren aynı gecikmeyle devreye girer.

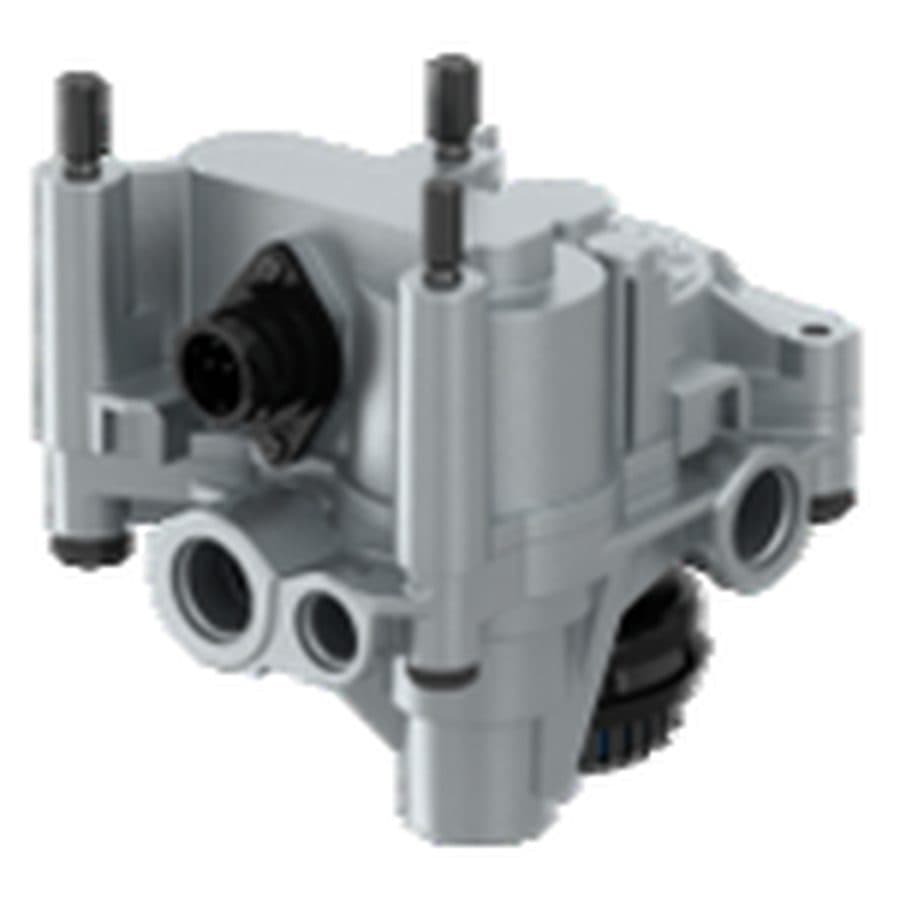

Röle Ventilinin Revizyonu ve Etiketteki Numara
Röle ventilleri revizyona en uygun ünitelerdendir. Gövde döküm bir parçadır ve genellikle sağlam kalır; aşınma keçelerde, membranlarda, yaylarda ve kirlenen kanallardadır.
- Parça sökülür, yol kiri, pas ve nemin bıraktığı kalıntıdan tamamen temizlenir.
- Aşınan keçeler, membranlar ve yaylar yenilenir; besleme ve tahliye kanalları açılır.
- Oturma yüzeyleri kontrol edilir; tahliye tarafı ayrıca ele alınır, çünkü geç bırakan fren şikayetinin kaynağı çoğunlukla buradadır.
- Ünite tezgahta toplanır; kumandaya verdiği tepki, çıkış basıncının kumandayı izleme oranı ve boşaltma süresi ayrı ayrı ölçülür.
- Elektronik kumandalı tiplerde montajdan sonra kayıtlar silinir ve gereken durumda kalibrasyon teşhis cihazıyla yapılır.
- Gövdede çatlak, kırık ya da eksik parça varsa revizyon uygun olmayabilir; bunu parça elimize ulaştığında bildiririz.
Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır. Revize ünite, sökülen eski parçanın karşılığında verilir; bunu core takası nasıl çalışır yazımızda ayrıntılı anlattık.
Ünitenin gövdesinde ya da etiketinde bir numara yazılıdır. WABCO tarafında bu numara 4733030030 gibi on haneli bir seridir; Knorr-Bremse tarafında AC574AXY benzeri harf içeren kodlar kullanılır. Bu ailede numara benzerliği özellikle yanıltıcıdır: sade tip, ABS'li çiftli tip ve EBS'li tip dışarıdan benzer görünür ama aynı iş görmez. Bu nedenle parça ayrımında soket olup olmadığı ve bağlantı ağızlarının sayısı da belirleyicidir.
Okunan numarayı, ünitenin bağlantı ağızlarını ve varsa soketini gösteren bir fotoğrafı ve aracın şasi numarasını WhatsApp hattımıza iletebilirsiniz; hangi parça olduğunu ayırıp revize seçeneğini konuşabiliriz. Şikayeti tek cümleyle yazmanız da işe yarar: geç tutan bir ventil ile geç bırakan bir ventil, aynı numarada bile farklı iç elemanların yorulduğunu anlatır.
Sıkça Sorulan Sorular
Frenler geç bırakıyor, tekerlek ısınıyor. Yola devam edebilir miyim?
Hayır. Sürekli sürten bir fren balatayı, kampanayı ve lastiği tahrip eder; ısınma yangına dönüşebilir. Kural şudur: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün. Isınmış bir frene su dökülmez; araç emniyete alınır ve soğuması beklenir.
Röle ventili neden gerekli, hava doğrudan frenlere gitse olmaz mı?
Ağır vasıtada pedal ile arka tekerlek arasındaki hat metrelerce uzundur. Havanın bu yolu kat etmesini beklemek frenin geç tutması, pedal bırakıldığında da geç bırakması demek olurdu. Röle ventili, pedaldan gelen ince kumanda sinyaliyle arka aksa yakın duran tanktaki havayı devreye sokar ve pedal bırakıldığında aynı havayı kendi tahliye ağzından hızla boşaltır.
Pedal bırakınca duyduğum güçlü tıslama sesi normal mi?
Evet, o ses röle ventilinin fren körüklerindeki havayı boşaltmasıdır ve sistemin doğru çalıştığının işaretidir. Anormal olan iki durum vardır: sesin tamamen kaybolması ya da belirgin biçimde zayıflaması, ki bu boşaltmanın yavaşladığını gösterir; bir de pedal basılı değilken bile kesilmeyen sürekli tıslama, ki bu iç keçelerin yorulduğunu düşündürür.
Ventil mi arızalı, ayak valfi mi?
Ayrım ölçümle yapılır. Pedala basıldığında röle ventiline ulaşan kumanda sinyalinin zamanı ve basıncı okunur. Sinyal geç geliyorsa şüphe ayak valfinde ve kumanda hattındadır. Sinyal zamanında ulaştığı halde ventil çıkışı onu izlemiyorsa ya da pedal bırakıldığında çıkış boşalmıyorsa şüphe röle ventilinde toplanır.
ABS'li röle ventili ile normal röle ventili arasındaki fark nedir?
Sade tip yalnızca kumanda sinyaline göre hava gönderir ve boşaltır. ABS'li çiftli tipler buna ek olarak tekerlek kilitlenmesini önleyen elektronik kumandayı barındırır ve üzerlerinde soket bulunur. EBS'li araçlarda ise komut fren beyninden gelir. Üç tipin parça numaraları farklıdır ve birbirinin yerine takılmaz; bu nedenle parça ayrımında fotoğraf numara kadar önemlidir.
Röle ventili revize edilebilir mi?
Çoğu vakada evet. Döküm gövde genelde sağlam kalır; aşınan keçeler, membranlar ve yaylar yenilenir, besleme ve tahliye kanalları temizlenir ve ünite tezgahta kumandaya verdiği tepki ile boşaltma süresi ölçülerek denenir. Gövdede çatlak ya da ciddi hasar varsa revizyon uygun olmayabilir; bunu parça elimize ulaştığında bildiririz.
