Fren Pedal Beyni (Ayak Valfi) Arıza Belirtileri: Hava Kaçağı ve Geç Fren

Kısa Cevap: Hangi Belirtide Araç Sürülmez

Pedal beyni şikayetlerinin hepsi aynı ağırlıkta değildir; cevap aracınızın hangi tabloda olduğuna göre değişir.

• Fren tutmuyor ya da belirgin bir gecikmeyle tutuyorsa, panelde kırmızı fren ikaz lambası ya da düşük hava basıncı ikazı yanıyorsa, servis fren devresinde duyulur bir hava kaçağı varsa, basınç yükselmesi yavaşladığı halde sistem normal çalışma değerine çıkmıyorsa, motor durdurulduktan sonra depo basıncı düşüyorsa ya da pedal bırakıldığında geri dönmüyor veya ağır dönüyorsa: Aracı sürmeyin, çekici çağırın.
• Panelde yalnızca sarı bilgilendirme lambası yanıyor; fren normal tutuyor, basınç geç dolsa bile normal çalışma değerine çıkıyor, düşük basınç ikazı sönüyor, duyulur kaçak yok, pedal bırakınca normal geri dönüyor ve motor durdurulduktan sonra depo basıncı düşmüyorsa: Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür.
• Ses yok, fren tutuyor, basınç normal doluyor, pedal bırakınca normal geri dönüyor; şikayet pedalın basarken hafif sert gelmesi ya da fren lambasının geç yanması gibi tek bir ayrıntıysa: İlk fırsatta servise gösterin.

Motor durdurulduktan sonra depo basıncının düşmesi ile basıncın normal çalışma değerine hiç ulaşmaması aynı tabloya, yani sürekli hava kaybına ya da besleme tarafının yetersizliğine işaret eder; bu iki bulgu ikinci kademeye girmez. Birinci maddede araç yola sokulmaz. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün. İkinci maddede yol seçimi de kısıtlıdır. Rampalı ve yüklü güzergah kullanılmaz.

Ayağınızın Altındaki Ünite: Freni Kumanda Eden Ana Ventil

Fren pedal beyni, ayağınızla verdiğiniz kuvveti hava basıncına çeviren ana kumanda ventilidir. Pedala bastığınızda ünite, doğrudan beslediği fren körüklerine (tekerlek başındaki, hava basıncını itici mil kuvvetine çevirip balatayı bastıran ünite) hava gönderir. Röle ventilli (kumanda sinyali gelince fren körüğünü kestirme yoldan dolduran yardımcı ventil) akslara ise yalnızca kumanda sinyali gider; röle ventili besleme havasını doğrudan depodan alır.

Gönderilen hava miktarı pedala ne kadar bastığınıza bağlıdır; ön ve arka devreler iki kademe halinde, ayrı besleme hatlarından kumanda edilir. Pedalı bırakınca ünite kumanda havasını egzoz ağzından atar; röle ventilli akslarda fren körüklerinin havasını röle ventili boşaltır.

Ünitenin durduğu yer araç tipine göre değişir: kimi tipte kabin içinde pedal konsoluna, kimi tipte kabin altındaki brakete monte edilir. Kabin altı montajda yol suyu, tuz ve titreşim maruziyeti belirgindir; kabin içinde ise yorulmanın asıl kaynağı hattın içinden gelen nemdir. 4613152580 ve K027386 klasik havalı ünitelere örnektir.

Koltuktan Fark Edilen Belirtiler

Arıza genellikle tek bir belirtiyle değil, birkaçı bir arada gelir:

• Pedala basınca ayak altından tıslama gelir.
• Pedal boştayken de tıslama sürer.
• Pedal geri dönmez ya da ağır döner: fren çözülmesi gecikir, balatalar ısınır, yanık kokusu duyulur.
• Fren geç tutar: pedala basmakla frenin tutması arasında hissedilir bir gecikme olur.
• Ön-arka denge bozulur: frende aracın burnu daha çok gömülebilir ya da bir aksın frenleri aşırı yüklenip ABS beklenenden sık devreye girebilir. Tek tarafa çekme ise genellikle tekerlek başındaki bir sorunu gösterir.
• Motor çalışırken kompresör alışılandan sık devreye girer.
• Araç park halinde beklerken depo basıncı düşer.

Son iki madde sürekli bir kaçağı gösterir, ama tek başına pedal beynini işaret etmez; kaynağı hava kurutucusu, dört devreli koruma ventili (havayı dört ayrı devreye dağıtan ventil) ya da park fren devresi de olabilir. Aynı tabloyu röle ventili, fren körüğü ya da yaşlanmış bir hortum da yapabilir.

İki Kademe Ne İşe Yarar, Devre Kaybında Ne Olur

Ağır vasıtada fren tek hatla çalışmaz: pedal beyninin içinde üst üste duran iki kumanda kademesi vardır, biri genellikle ön aksı, diğeri arka aksı besler. Çift devre normal çalışma mimarisidir; iki devre de her frenlemede birlikte çalışır. Tek devreyle gitmek yedek moddur ve yalnızca aracı güvenli şekilde yol kenarına çekmeye yarar, sürüşe devam izni değildir.

Kademelerin besleme depoları ve çıkış hatları ayrıdır; bağımlılık yalnızca kumandadadır. Alt kademe normalde üst kademenin havasıyla sürülür, üst devre basınç kaybederse pedal itici mili üzerinden mekanik olarak devreye girer; alt devre kaybında üst kademe normal çalışır. Dorse freni römork kumanda ventilinden (çekicideki fren komutunu dorsenin hava hattına aktaran ventil) yönetilir ve bu ünite iki servis fren devresinden de sinyal aldığı için tek devre kaybında tamamen devre dışı kalmaz. Devre kaybında araçta şunlar görülür:

• Fren mesafesi belirgin şekilde uzar, özellikle yüklüyken.
• Aynı pedal hareketine karşılık fren etkisi düşer. Havalı sistemde pedal tabana inmediği için, pedalın hala sert olması devre kaybını gizleyebilir.
• Bir aksın frenleri neredeyse iş görmez, yavaşlatma yükü diğer aksa biner; basınç uyarısı ya da fren ikaz lambası yanabilir.

Sahada sık yapılan hata, araç hala yavaşlıyor diye yola devam etmektir. Tek hüküm vardır: Aracı sürmeyin, çekici çağırın. Yukarıdaki durdurma ve takozlama adımları burada da geçerlidir.

Tıslama Pedalla Değişiyor mu: Şüpheli Listesini Daraltmak

Sürücünün kendi başına yapabileceği tek ayrım şudur: ses yalnızca pedala basılıyken mi çıkıyor, yoksa pedal boştayken de sürüyor mu? Bu dinleme; araç güvenli bir yerde durdurulmuş, park freni çekilmiş ve tekerlekler takozlanmışken sürücü koltuğundan yapılır. Araç çevresinde dolaşılmaz, araç altına ve kabin altına girilmez.

Sesin nereden geldiğinin tespiti ise serviste, araç emniyete alındıktan sonra yapılır; sürücü bu tespiti yapmaya çalışmaz. Sizin verdiğiniz bilgiyle birlikte eleme serviste şöyle yürür:

• Ses yalnızca pedala basılıyken çıkıp bırakınca kesiliyorsa, ünitenin kumanda tarafı ve iç sızdırmazlık elemanları (lastik conta ve keçeler) öncelikli şüphelidir.
• Ses pedal boştayken sürekliyse ve basınca değişmiyorsa besleme hattı, rakorlar (hortum ile ventili birleştiren vidalı bağlantı), hortum uçları ve depo bağlantıları öne çıkar; ses egzoz ağzından geliyorsa ünitenin oturma yüzeyi de incelenir.
• Ses tekerlek başından geliyorsa o hattaki fren körüğü, fren körüğü diyaframı ve bağlantıları; aracın ortasından, şase üstünden geliyorsa röle ventili ya da dört devreli koruma ventili tarafı incelenir.

Size düşen kısım, sesin ne zaman çıktığını ve panelde hangi lambanın yandığını not etmektir; bu not servisin işini kısaltır.

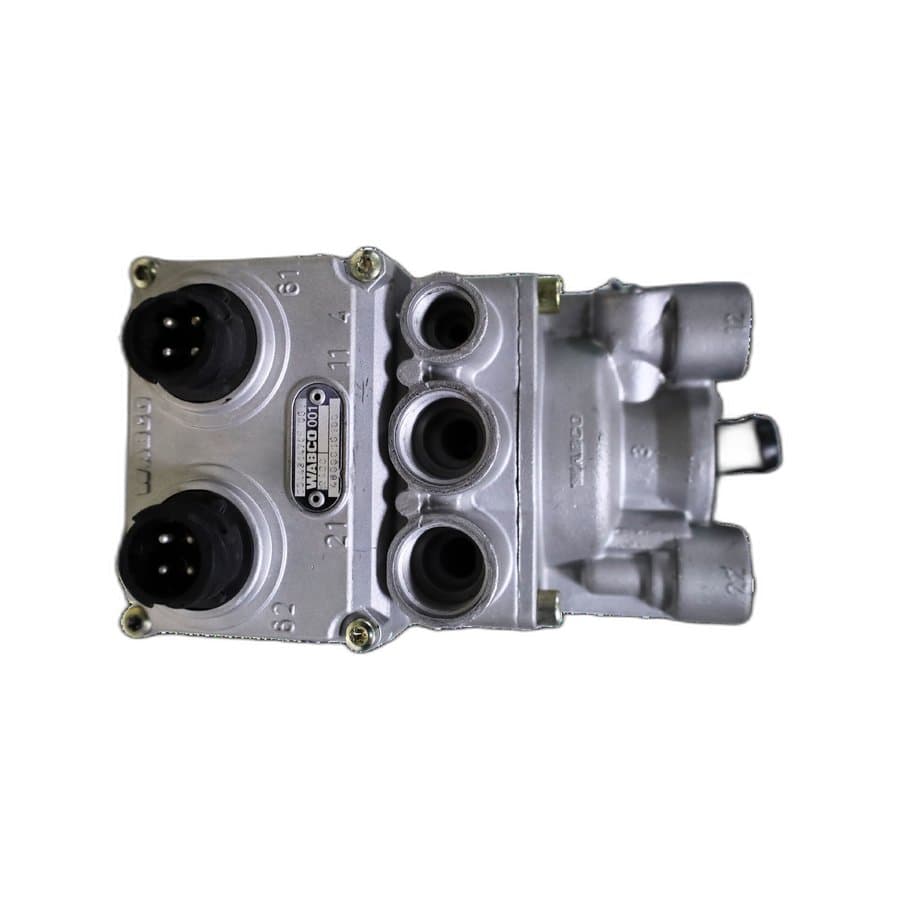

Havalı Ünite ile Elektrikli Ünite Nasıl Ayrılır

Klasik havalı ünitede frenleme kumandası tamamen havayla olur; frenleme kararını veren elektronik bölüm yoktur. Elektronik fren sistemli (EBS) araçlarda ise pedalın üstünde bir verici (pedal hareketini elektrik sinyaline çeviren parça) bulunur; ürün sayfalarımızda bu tip elektrikli fren pedal beyni adıyla geçer. K000926, 4800010100 ve Actros ile Axor grubunda görülen 4800201050 buna örnektir.

Ayrım, soketin varlığına bakılarak yapılamaz. Havalı tipte gövdede yalnızca iki uçlu stop lambası müşürü (fren lambasını yakan basınç anahtarı) bulunur; elektrikli tipte pedalın üstünde çok pimli bir verici soketi ve kablo demeti vardır. Bu bakış da, kesin ayrımı veren numara okuma da serviste, araç emniyete alınmış ve normal yüksekliğinde dururken yapılır; kabin altına ya da araç altına girmek araç sahibinin işi değildir.

• Elektrikli tipte pedal hareketi önce elektrik sinyaline çevrilir; fren kontrol ünitesi, tekerlek frenlerine giden havayı ayarlayan modülatörleri kumanda eder. Havalı bölüm çoğu sistemde yedek olarak durur.
• Elektrikli tipte arıza çoğu vakada ses vermez; bazen tek belirti panelde yanan lambadır. Su alan soket de, parça sağlam olsa bile aynı belirtileri verebilir.

Panelde yanan lambanın arkasında pek çok neden olabilir. Bunu EBS arıza lambası neden yanar yazımızda ayrıntılı anlattık. Elektrikli tipte ilk adım arıza hafızasının okutulmasıdır; kablo ve soket görülmeden parça değiştirmek çoğu vakada boşa masrafa döner.

Üniteyi Yoran Şeyler: Nem, Kir ve Yaşlanan Contalar

Pedal beyni ani bir darbeyle değil, uzun sürede yorularak arızalanır. Yorulmayı hızlandıran dört başlık öne çıkar:

• Nem: hava kurutucusu (havanın nemini kartuşunda tutan, tahliyede dışarı atan ünite) görevini yapmıyorsa sisteme su gider; ünitenin içinde pas başlar, oturma yüzeyleri tam kapanmaz.
• Kir: hatta karışan pislik oturma yüzeylerini çizer; çizik yüzey sürekli az miktarda hava kaçırır.
• Lastik contaların yaşlanması: kauçuk sertleşir, esnekliğini kaybeder ve sızdırır.
• Donma ve mekanik yorulma: kışın hattaki su donduğunda ünitenin pistonu tam hareket edemez. Pedal pimi, yaylar ve itici mil de yıllar içinde yorulur.

Pedal ağır dönüyor ya da geri dönmüyorsa sebebi ne olursa olsun yola devam edilmez: Aracı sürmeyin, çekici çağırın. Yukarıdaki durdurma ve takozlama adımları burada da geçerlidir. Aşağıdaki ayrım, servisin arıza kaynağını bulması içindir; sürücüye sürüş izni veren bir ayrım değildir.

Soğukta ağır dönen, hava ısındıkça normale gelen pedalda ilk akla gelen nem ve donmadır; koyulaşan gres ve sıkışan mekanizma da benzer bir tablo verdiği için nem doğrulanmadan ünite suçlanmaz. Isınınca normale gelmesi arızanın geçtiği anlamına gelmez: sürüklenen fren balatayı ısıtır, ısınan balata da frenin sönmesine ve yangına giden bir yol açar. Kaynak giderilmezse yeni ünite de çoğu vakada aynı yoldan yorulur; bu nedenle serviste kurutucu tarafı da kontrol edilir. Bunu Hava kurutucu filtresi ne zaman değişmeli yazımızda ayrıntılı anlattık.

Pedal Beyni Suçlanmadan Önce Nereye Bakılır

Aşağıdaki adımlar ehil bir serviste yapılır. Bir bölümü sistem basınçlıyken yürütülür; sökme, rakor açma ve mekanik müdahale ise sistem basıncı boşaltıldıktan sonra yapılır. Buraya yazmamızın sebebi, ustanızla aynı dili konuşabilmeniz.

1. Araç düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır.
2. Sistem motor çalıştırılarak doldurulur, ardından motor durdurulur; basınç ibreleri ve yanan ikaz lambaları not edilir. Motor çalışırken kayış, fan ve sıcak yüzeylerden uzak durulur.
3. Pedal boştayken, sonra basılı tutulurken ayrı ayrı dinlenir; ses basınca ortaya çıkıyorsa kumanda tarafı öne geçer. Pedal bırakıldığında egzoz ağzından çıkan hava ile pedalın geri dönüşü izlenir, takılma aranır. Gözlük ve eldiven kullanılır, tahliye ağzının önünde durulmaz.
4. Sistem basınçlı haldeyken gövdeye, egzoz ağzına, rakorlara ve hortum uçlarına köpük uygulanır; aks üstü hatlar ve fren körüğü bağlantıları için araç altına girilir. Araç altına girilmeden önce şase uygun kapasiteli sehpalara alınır. Havalı süspansiyonda basınç boşaldığında şase kendiliğinden iner.
5. Yalnızca servis fren körüğü bulunan aksta, genelde ön aksta, pedal basılı tutulurken itici mil gözlenir ve hareketin olup olmadığı belirlenir. Komut verilirken hareketli silindir, çatal ve mafsal bölgesine el sokulmaz; gözlem güvenli mesafeden yapılır.
6. Yaylı fren körüğü bulunan akslarda aynı gözlem yapılmaz: park freni çekili olduğu için itici mil zaten strokun sonundadır ve pedala basılınca gözle ayırt edilebilir bir hareket görülmez. Teşhis için park freni bırakılmaz. Bu akslarda devre kontrolü aks üstündeki test rakorundan manometreyle yapılır; pedala basıldığında ilgili devrede basıncın yükselip yükselmediği ölçülür.
7. Ön ve arka devreler ayrı değerlendirilir; kaybın hangi devrede olduğu, gözleme değil manometre okumasına dayandırılarak belirlenir.
8. Elektronik fren sistemli araçta arıza hafızası okutulur; pedal vericisinin kaydı, soket ve kablo demeti kontrol edilir.
9. Rakor, hortum ve conta kaçakları elendiği halde bulgular üniteyi gösteriyorsa sıra sökümdedir: ilgili devrelerin basıncı boşaltılır, sıfırlandığı manometreden doğrulanır, ünite sökülür ve numarası okunur.

Fren sisteminde söküm, ayar ve montaj ehil bir serviste yapılır. Size düşen kısım daha basittir: ne duyduğunuzu, ne zaman duyduğunuzu ve panelde hangi lambanın yandığını not etmek.

Revizyonda Değişen Parçalar ve Numaranın Yeri

Fren pedal beyni çoğu zaman komple çöpe atılacak bir parça değildir; yorulan kısım genellikle lastik contalar, yaylar, oturma yüzeyleri ve pistonlardır.

• Ünite sökülür, ayrılır ve yıkanır; gövde, piston ve oturma yüzeylerinde pas, çizik ve aşınma değerlendirilir.
• Yorulan iç takım ve lastik contalar yenilenir, ünite toplanıp tezgahta fonksiyon testine alınır.
• Elektrikli tipte verici bölümü, soket ve kablo çıkışı ayrıca kontrol edilir.
• Araca takıldıktan sonra sistem doldurulup bağlantılar köpükle taranır; elektrikli tipte arıza kaydı teşhis cihazıyla silinir, gerekiyorsa kalibrasyon yapılır.

Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır. Sökülen eski üniteniz de değerlendirilir. Bunu Core takası nasıl çalışır yazımızda ayrıntılı anlattık.

Her ünitenin üzerinde bir parça numarası vardır; bu numara serviste, araç emniyete alınmış ve normal yüksekliğinde dururken okunur. Numaranın biçimi markaya ve ürün ailesine göre değişir: WABCO tarafında 4613152580, 4800030300 ve 4800010100 gibi yalnızca rakamdan oluşan numaralar yaygındır, Knorr-Bremse tarafında ise K027386 ve K013005 gibi K harfiyle başlayanlar sık görülür. Ama bu bir kural değildir; iki markada da harf ile rakamın karışık dizildiği numaralar bulunur. Bu nedenle numaranın biçimine bakarak marka tahmin etmeyin, numarayı yazdığı gibi aktarın. Servisin okuduğu numarayı aracın markası ve modeliyle birlikte WhatsApp hattımızdan iletmeniz yeterlidir; sistemin havalı mı elektrikli mi olduğunu da eklerseniz eleme kısalır. Numara silinmişse servisin farklı açılardan çektiği fotoğraflar iş görür.
