MAN TGX ve TGA Fren Sistemi Arızaları: Hangi Ünite Ne Yapar?
MAN çekiciler uzun yol filolarının bel kemiği ve bize gelen taleplerin önemli bir kısmı bu araçlardan geliyor. Şikayetler tanıdık: panelde sönmeyen bir lamba, geç dolan hava, ağırlaşan bir debriyaj pedalı, vites geçirmeyen bir kule. Bu yazı o tabloyu topluyor ve özellikle bir noktayı öne çıkarıyor: Euro 6 kuşağıyla birlikte bu araçlarda hava sisteminin mimarisi değişti. Eskiden ayrı ayrı duran parçalar tek modülde toplandı. Bunu bilmek hem teşhisi hem parça aramayı kısaltıyor. Model yılı ve donanıma göre farklar olabileceğini baştan söyleyelim; bağlayıcı olan her zaman aracın kendi parça numarasıdır.
Kısa Cevap: Belirtiye Göre Yolda Karar
Araç hangi kuşak olursa olsun yol kararı aynı üç kademeye göre verilir.
- Fren tutmuyorsa, pedal boşalıyorsa, panelde kırmızı fren ikazı yanıyorsa, hava basıncı düşüyorsa, duyulur hava kaçağı varsa ya da tekerlek ısınıp duman geliyorsa: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün.
- Sarı elektronik fren ikazı yanıyor, fren normal geliyor, araç düz frenliyor ve hava basıncı normalse: Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Rampalı ve yüklü güzergah kullanılmaz.
- Yalnızca ses, hafif gecikme ya da vites geçişinde küçük bir zorlanma varsa: İlk fırsatta servise gösterin.
Uzun yolda çalışan araçlarda ikinci kademe fazladan bir uyarı gerektirir: yükle ve rampayla devam etmek, hafif bir arızayı ağır bir arızaya çeviren en yaygın sebeptir.
Euro 6 ile Ne Değişti?
Bu araçlarda en çok karışıklık yaratan konu kuşak farkı. Euro 6 ile birlikte hava sisteminin kurgusu sadeleşti ama parça arama zorlaştı.
- Ayrı duran kurutucu, regülatör ve koruma işlevleri komple ünitelerde toplandı. Artık tek parça birkaç işi birden yapıyor.
- Tahliye tarafı da modül biçimini aldı; MAN TGX Euro 6 uygulamasında WABCO 9325103020 bu modüllerden biridir.
- Elektronik kontrol arttı; daha çok ünite araç elektroniğiyle konuşuyor.
- Sonuç olarak bir arızada değişen parça büyüdü, ama arıza sayısı azaldı.
- Eşleştirme zorlaştı: aynı model adı altında Euro 5 ve Euro 6 araçlar bambaşka üniteler kullanıyor.
Pratik sonucu şudur: bu araçlarda parça ararken model adı yetmez, kuşak bilgisi şarttır. Euro 6 araçların hava sistemindeki farkları Euro 6 fren sistemi farkları yazımızda ayrıntılı anlattık.
Bu Ailede En Sık Karşılaştığımız Tablolar
Aşağıdaki tablo bir teşhis listesi değil, yön tarifidir. Şikayetin karşısındaki bölge, serviste ilk bakılan yerdir.
| Şikayet | İlk bakılan bölge |
|---|---|
| Panelde sarı fren ikazı sönmüyor | Tekerlek hız sensörü ve kablo, sonra modülatör |
| Hava geç doluyor | Kompresör, kurutucu modülü, kaçak taraması |
| Kışın frenler tutuk, hatlar donuyor | Kurutucu kartuşu ve sistemdeki nem |
| Vites geçmiyor, kule boşta kalıyor | Şanzıman vites kulesi ve ventilleri |
| Debriyaj pedalı ağırlaştı | Debriyaj merkezi |
| Fren geç bırakıyor, teker ısınıyor | Tahliye modülü ve kaliper |
| Dorse frenleri dengesiz | Dorse kumanda ünitesi ve hat |
| Basınç düşüyor, kompresör susmuyor | Kaçak taraması ve koruma ünitesi |
Elektronik fren tarafını EBS arıza lambası neden yanar yazımızda ve ABS sensörü arızası yazımızda, vites tarafını şanzıman vites kulesi arızası yazımızda, dorse tarafını dorse frenleri tutmuyor yazımızda ayrıntılı anlattık.
Bu ailede panel arızayı fren kumandası, şanzıman kumandası, motor kumandası ya da araç bilgisayarı gibi Türkçe mesajlarla gösterir. Her mesajın hangi üniteye ait olduğunu ve ilk nereye bakıldığını MAN arıza mesajları yazımızda anlattık.
EBS uyarısının dorse bağlıyken ya da ayrıkken gelmesine göre sebebin nasıl ayrıldığını ve katalogdaki dorse kumandalarını MAN EBS arızası yazımızda anlattık.
Sahada Bu Araçlarda Karşımıza Çıkan Üniteler
Aşağıdakiler bu ailede sık talep edilen ünitelerdir. Aracınızın numarası değildir; eşleştirme sökülen ünitenin üzerindeki numarayla yapılır.
- Tahliye tarafında Euro 6 uygulaması için WABCO 9325103020 karşımıza çıkar.

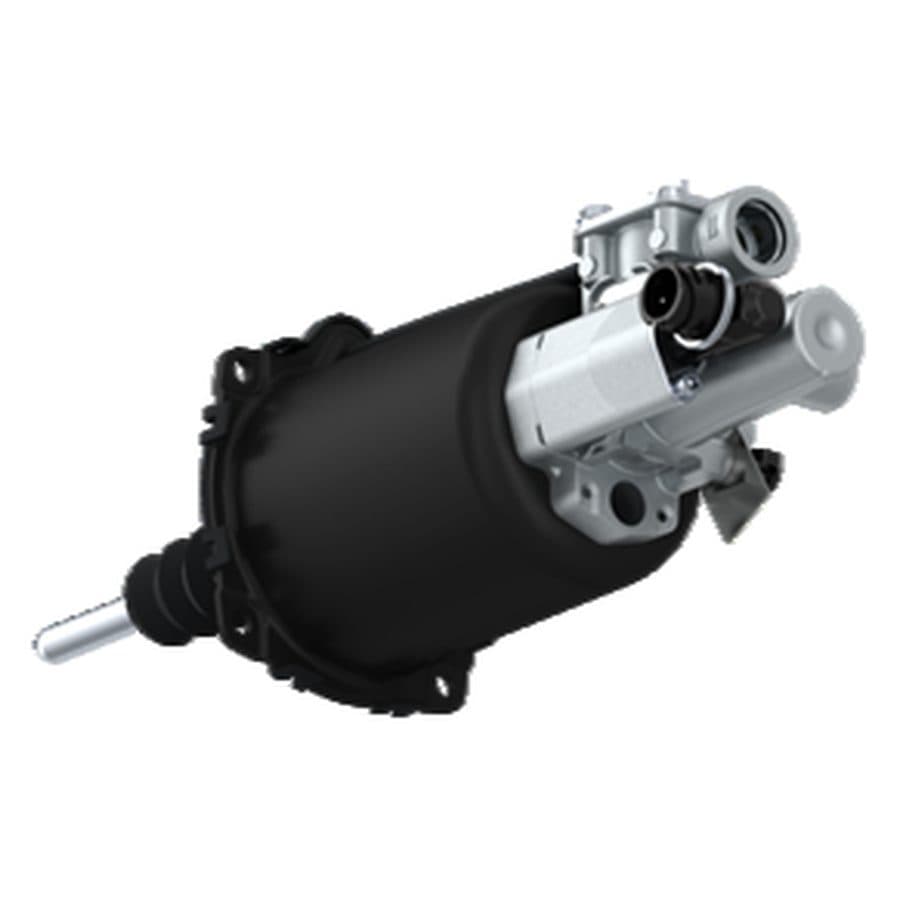

- Debriyaj merkezi tarafında WABCO 9700514660, Knorr-Bremse K013727N50 ve II31733 geçer.
- Şanzıman tarafında ZF 4213534010 vites kulesi ve ZF 0501216081 taraklama ventili kullanılır.
- Dağıtıcı ve koruma tarafında WABCO 9347022100 ile Knorr-Bremse II38801F görülür.
- Dorse kumanda tarafında WABCO 4802040310 ve Knorr-Bremse K023711 karşımıza çıkar.
- Mercedes çiftli tahliye üniteleri bu ailede de geçebilir; WABCO 4324332010, 4324320010 ve 4324310020 aynı gruptadır.
Son madde tam olarak neden model adına güvenilmediğini gösteriyor: adında başka bir marka geçen bir ünite bu araçlarda kullanılıyor olabilir. Belirleyici olan üniteyi üreten firma ve numarasıdır, aracın markası değil. Bunu WABCO mu Knorr-Bremse mi yazımızda ayrıntılı anlattık.
Uzun Yol Aracında Bakımın Önceliği
Bu araçlar yılda yüksek kilometre yapıyor ve arıza çoğu zaman evden uzakta çıkıyor. Bu nedenle bakımın önceliği kısa mesafeli araçlardan farklı.
- Hava kurutucu kartuşu birinci sıradadır. Yüksek kilometrede nem daha fazla birikir ve bütün sistemi etkiler.
- Kaçak taraması periyodik yapılır. Uzun yolda küçük kaçak, yükte ve rampada büyük soruna döner.
- Tanklar düzenli boşaltılır; özellikle kış öncesi.
- Balata ve ayar kolları birlikte kontrol edilir; tek taraflı aşınma ısınmanın habercisidir.
- Yedek ünite havuzu tutulur. Yolda kalma süresi, parçanın kendisinden daha maliyetlidir.
- Bunların takvime nasıl bağlandığını filo bakım takvimi yazımızda ayrıntılı anlattık.
Yedek ünite havuzu tutan filolar için core takası düzeni ayrıca işe yarar: sökülen sağlam gövdeli ünite değersiz değildir, yeni ünitenin bedelinden düşülmek üzere geri alınır. Bunu core takası nasıl çalışır yazımızda ayrıntılı anlattık.
Parça Eşleştirme: Bu Ailede Nelere Dikkat Ediyoruz?
Bu ailede eşleştirmenin en kritik sorusu kuşaktır. Euro 5 ile Euro 6 araçlar aynı isimle anılsa da hava sistemi bakımından farklı araçlardır.
Aracı emniyete alma ve ünitenin numarasını okuma işi ehil bir serviste yapılır; şase altındaki bir parçaya araç sahibi uzanmaz.
- Araç düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır.
- Sökülen ünitenin üzerindeki numara okunur; okunamıyorsa gövdedeki bütün kod ve etiketlerin fotoğrafı çekilir.
- Aracın kuşağı sorulur: Euro 5 mi Euro 6 mı.
- Model ve üretim yılı not edilir; varsa şase numarası eklenir.
- Komple ünitelerde hangi işlevleri kapsadığı kontrol edilir; modüllerde bağlantı sayısı belirleyicidir.
- Elektronik ünitelerde konnektör tarafı ayrıca fotoğraflanır.
- Parça geldiğinde takılmadan önce eski ünite ile yan yana konur ve ölçü kontrol edilir.
Servisiniz numarayı okur ya da kareyi çeker, siz de bunu WhatsApp hattımıza iletirsiniz. Etiket, bağlantı ağızları ve elektronik ünitelerde konnektör tarafının göründüğü bir kare çoğu zaman yeterlidir. Hangisinin doğru numara olduğundan emin değilse gövdedeki bütün kod ve etiketlerin fotoğrafını göndersin, doğrusunu biz ayıralım. Numarayla kataloğumuza arama sayfamızdan da bakabilirsiniz. Hangi kodun satışa esas numara olduğunu parça numarası nasıl okunur yazımızda ayrıntılı anlattık.
Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır.
Son hatırlatma: bu yazı sahadaki tabloyu özetler, aracınıza teşhis koymaz. Sökme, takma, ayar ve test ehil bir serviste yapılır. Diğer araç ailelerini de ayrı ayrı ele aldık: Mercedes Actros fren arızaları yazımızda, Renault Trucks fren arızaları yazımızda, DAF XF fren arızaları yazımızda, İveco fren arızaları yazımızda, Scania fren arızaları yazımızda, Volvo FH fren arızaları yazımızda ve Ford Cargo fren arızaları yazımızda.
Sıkça Sorulan Sorular
Euro 5 ile Euro 6 MAN'da aynı parça geçer mi?
Hava sistemi tarafında çoğu zaman geçmez. Euro 6 kuşağında ayrı duran işlevler komple ünitelerde toplandı; bu nedenle aynı model adı altında bambaşka parçalar kullanılıyor. Eşleştirmede kuşak bilgisi model adından daha belirleyicidir.
Komple kurutucu ünitesi pahalı bir parça, tamamı mı değişmeli?
Her zaman değil. Bu ünitelerde önce kartuş ve dış bağlantılar değerlendirilir. Gövde sağlamsa ünite revize edilebilir: sökülür, temizlenir, sızdırmazlık elemanları ve aşınan iç parçalar yenilenir, test edilerek sevk edilir. Karar söküm ve ölçümden sonra netleşir.
Vites geçmiyor, sorun şanzımanda mı?
Her zaman değil. Bu araçlarda vites kumandası havayla çalışır; kulede ya da ventillerde çıkan bir arıza şanzıman sağlamken de vites geçirmez. Bu nedenle önce hava tarafı elenir.
Aracımda başka marka adı geçen bir ünite var, yanlış mı takılmış?
Gerekmez. Araç üreticileri fren ve hava sistemini farklı tedarikçilerle kurar; aynı araçta birden çok marka bulunabilir. Belirleyici olan üniteyi üreten firma ve numarasıdır.
Uzun yol aracında kurutucu kartuşu ne sıklıkla değişmeli?
Bağlayıcı olan aracın kendi bakım kitapçığıdır. Yüksek kilometre yapan araçlarda nem daha hızlı birikir; tanktan su gelmesi, kışın tutuk fren ve sık ventil arızası kartuşun ömrünü doldurduğunu gösterir.
Yolda kaldım, parça ne kadar sürede bulunur?
Bu konuda taahhüt vermiyoruz; stok ve karşılık durumu parçaya göre değişir. Yapabileceğimiz en hızlı şey doğru eşleştirmedir: sökülen ünitenin numarası ve fotoğrafı gelirse karşılığını ayırıp durumu size bildiririz.
