MAN EBS Arızası: Uyarı Dorse Bağlıyken Yanıyorsa Nereye Bakılır?
MAN TGX ya da TGA ile dorse çeken bir sürücünün en sık sorduğu soru şudur: EBS uyarısı yalnızca dorse bağlıyken yanıyor, dorseyi ayırınca sönüyor; çekici mi arızalı, dorse mi? Elektronik fren sistemi çekiciyle dorseyi tek bir sistem gibi yönetir. Bu nedenle uyarının kaynağı çekicide olabildiği gibi dorse kumandasında, aradaki kabloda ya da dorsenin kendi fren elektroniğinde de olabilir. Doğru soru parçanın adı değil, uyarının ne zaman geldiğidir. Bu yazı MAN'da EBS uyarısının zamanına göre sebebi nasıl ayıracağınızı, dorse kumandalarını ve servisteki eleme sırasını anlatır.
Kısa Cevap: EBS Uyarısı Yandı, Araç Ne Olacak?
Karar uyarının rengine, hava basıncına ve frenlerin hissine göre verilir. Dorse takılıyken dorsenin frenleme davranışı ayrıca izlenir.
- EBS uyarısıyla birlikte kırmızı fren ikazı yanıyor, basınç tutmuyor, frenler geç geliyor, dorse arkadan itiyor ya da araç frende bir yana çekiyorsa: Aracı sürmeyin, çekici çağırın. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün.
- Sarı EBS uyarısı yanıyor, basınç normal doluyor, çekici ve dorse düz frenliyorsa: Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Rampalı ve yüklü güzergah kullanılmaz.
- Uyarı dorse takılırken kısa süre yanıp söndü ve bir daha görünmediyse: İlk fırsatta servise gösterin.
Araç durdurulurken her kademede aynı sıra izlenir. Araç düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır.
Üçüncü madde sık karıştırılır. Dorse takıldığında sistemin kendini sınaması ve lambanın kısa süre yanması beklenen davranıştır. Sürekli yanan lamba ise arızadır.
Uyarının Zamanına Göre Sebebi Ayırmak
Aynı uyarı farklı zamanlarda gelir ve her zaman farklı bir tarafı işaret eder. Sürücünün not alacağı en değerli bilgi budur.
| Uyarı ne zaman geliyor | Şüphelenilen taraf | İlk kontrol |
|---|---|---|
| Dorse yokken de yanıyor | Çekici | Sensör, modülatör, gerilim |
| Yalnızca dorse bağlıyken | Dorse ya da bağlantı | Soket, kablo, dorse elektroniği |
| Dorse başka çekicide de arızalı | Dorse | Dorsenin fren elektroniği |
| Dorse başka çekicide sorunsuz | Çekici | Çekicideki soket ve besleme |
| Kontak açılışında kısa süre | Kendini sınama | Normal; sönmüyorsa kayıt okunur |
| Yalnızca titreşimde ya da yağışta | Soket ya da kablo | Nem, oksit ve gevşek pin |
Çekici ile dorse arasındaki hava ve elektrik bağlantısının nasıl eşleştiğini çekici dorse uyumu yazımızda anlattık. Dorse tarafının kendi elektroniğini dorse EBS beyni arızası yazımızda ayrıntılı verdik.
MAN'da EBS Hangi Parçalardan Oluşur?
- Kontrol ünitesi. Sistemin kararlarını verir ve arıza kaydını tutar; sahada fren beyni diye anılan parça budur.
- Pedal tarafı. Sürücünün ne kadar fren istediğini hem hava hem elektrik sinyali olarak üretir.
- Aks modülatörleri. Kontrol ünitesinin istediği basıncı fren körüklerine verir.
- Dorse kumandası. Çekicinin fren komutunu dorsenin frenlerine taşır ve dorsenin frenini çekicinin freniyle uyumlu yönetir.
- Tekerlek hız sensörleri. Her tekerleğin dönüş hızını bildirir.
MAN ailesinin genel fren tarafını MAN TGX fren arızaları yazımızda, panel mesajlarını ve şanzıman kumandasını MAN arıza mesajları yazımızda anlattık. ABS ile EBS'in farkı için fren beyni nedir yazımıza bakabilirsiniz.
MAN İçin Katalogdaki Dorse Kumandaları
Dorse kumandası, MAN ailesinde kataloğumuzda en çok çeşidi olan elektronik fren grubudur. Üniteler birbirinin yerine geçmez; doğru ünite gövdedeki numaradan ayrılır.
| Numara | Marka | Katalogdaki adı |
|---|---|---|
| K023711 | Knorr-Bremse | Elektrikli dorse kumanda |

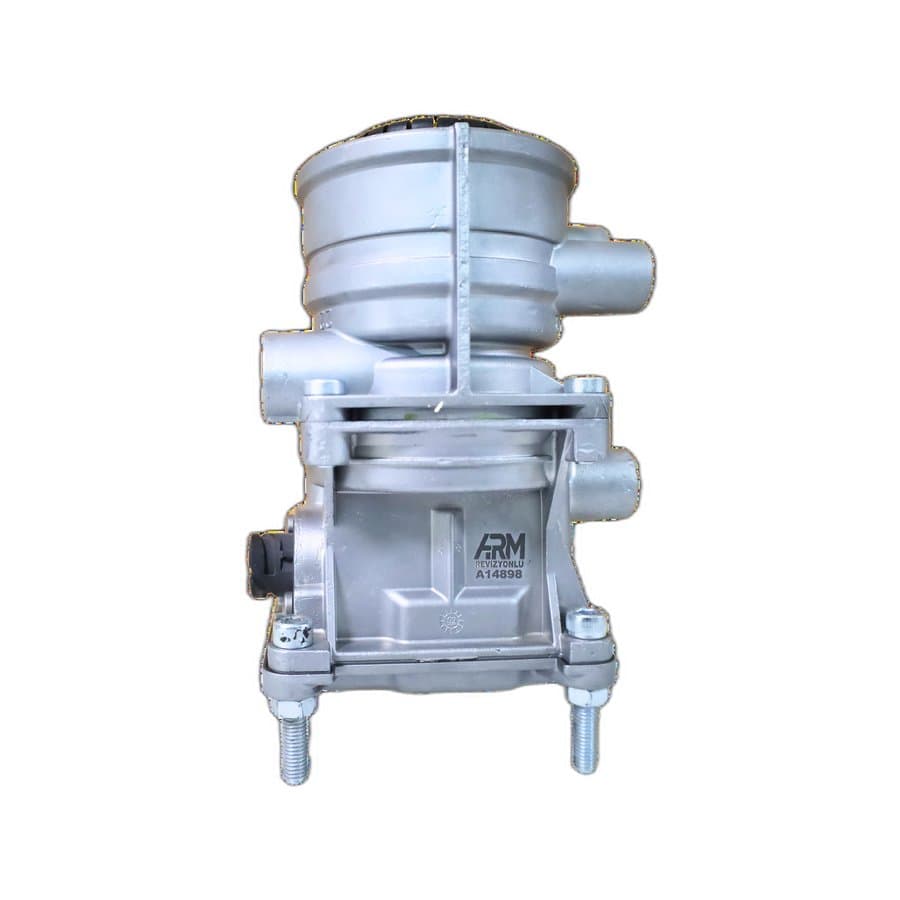

| 486205017 | Knorr-Bremse | Yavrulu dorse kumanda |
| 1259855 | Knorr-Bremse | Dorse kumanda |

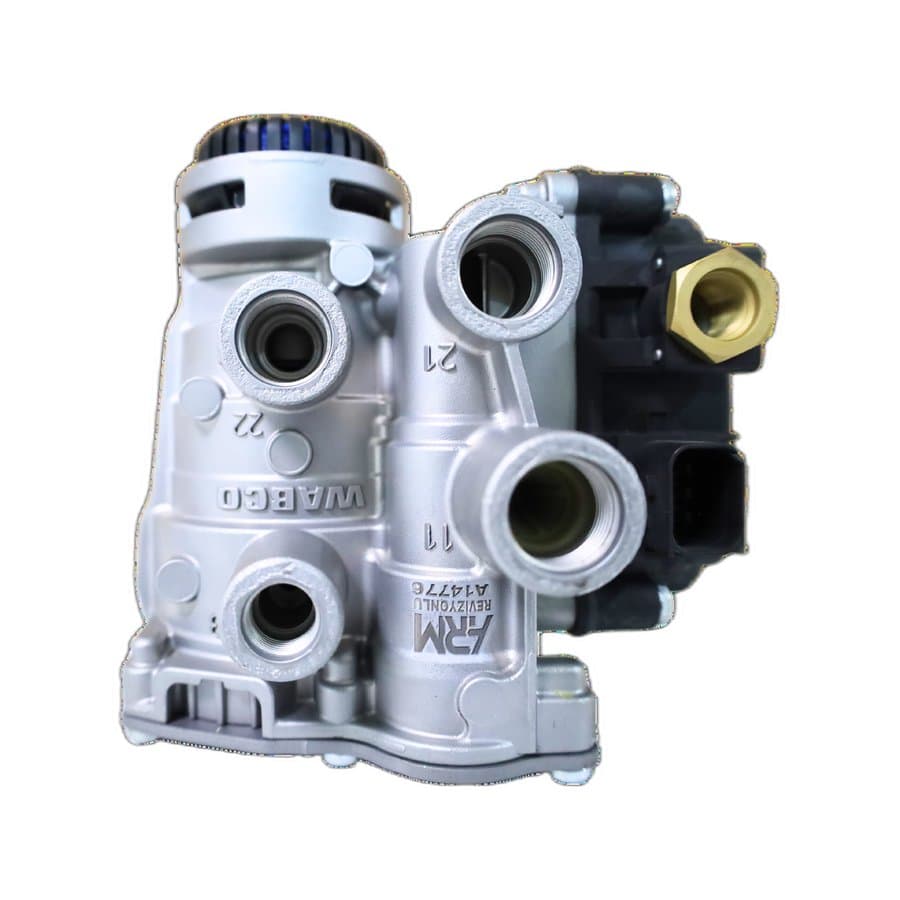

| 4802040310 | WABCO | Dorse kumanda |
| 9730024500 | WABCO | Dorse kumanda |
| 355094001 | Haldex | Dorse kumanda ventili |
Bu tablo aracınızın numarası değildir; eşleştirme sökülen ünitenin üzerindeki numarayla yapılır. Dorse kumandasının kendi belirtilerini, yani dorsenin geç frenlemesini ya da bırakmamasını dorse frenleri tutmuyor yazımızda, dorse park düğmesini dorse park butonu yazımızda anlattık.
Serviste Eleme Sırası ve Revizyon
Aşağıdaki adımlar ehil bir serviste yapılır. Bir bölümü sistem basınçlıyken yürütülür; sökme, rakor açma ve mekanik müdahale ise sistem basıncı boşaltıldıktan sonra yapılır. Buraya yazmamızın sebebi, ustanızla aynı dili konuşabilmeniz.
- Uyarının ne zaman geldiği not edilir: dorse takılıyken mi, ayrıkken mi, kontak açılışında mı, belirli hızda mı?
- Bütün ünitelerin kayıtları silmeden önce okunur ve kaydedilir.
- Akü gerilimi ve şase bağlantıları ölçülür.
- Çekici ile dorse arasındaki soket ve kablo; nem, oksit, kırık pin ve gevşeklik yönünden bakılır.
- Dorse başka bir çekiciye bağlanarak arızanın dorsede mi çekicide mi olduğuna bakılır.
- Kaydın gösterdiği hız sensörünün boşluğu, soketi ve sinyali kontrol edilir.
- Modülatör bobinleri ölçülür, basınç altında tepkileri denenir.
- Dorse kumandasının elektrik ve hava çıkışları ayrı ayrı kontrol edilir.
- Bütün çevre elendikten sonra kontrol ünitesi değerlendirilir.
Dorse kumandaları ve aks modülatörleri revize edilebilen gruptadır; gövde sağlamsa iç takım yenilenir ve ünite basınç altında test edilir. Tamir takımı ile revize ünite arasındaki farkı tamir takımı mı revize ünite mi yazımızda, parçayı değiştirdikten sonra yapılacakları parça değişimi sonrası fren testi yazımızda anlattık.
Servisiniz numarayı okur ya da kareyi çeker, siz de bunu WhatsApp hattımıza iletirsiniz. Dorse kumandalarında hava ağızlarının ve soketin göründüğü bir kare çoğu zaman yeterlidir. Hangisinin doğru numara olduğundan emin değilse gövdedeki bütün kod ve etiketlerin fotoğrafını göndersin, doğrusunu biz ayıralım. Numarayla kataloğumuza arama sayfamızdan da bakabilirsiniz. Hangi kodun satışa esas numara olduğunu parça numarası nasıl okunur yazımızda ayrıntılı anlattık.
Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır.
Sıkça Sorulan Sorular
MAN'da EBS arızası ne demek?
Aracın elektronik fren sisteminin bir arıza kaydettiğini gösterir. Sebep çoğu zaman kontrol ünitesi değil; bir tekerlek hız sensörü, aks modülatörü, dorse kumandası, çekici ile dorse arasındaki bağlantı ya da düşük gerilimdir.
EBS uyarısı yalnızca dorse bağlıyken yanıyor, çekici mi dorse mi arızalı?
İkisi de olabilir. Dorse başka bir çekiciye bağlanır: uyarı dorseyle taşınıyorsa arıza dorse tarafındadır, taşınmıyorsa çekicideki soket, besleme ya da ünite şüphelidir.
Dorse takılırken lambanın kısa yanması normal mi?
Evet. Dorse takıldığında sistem kendini sınar ve lamba kısa süre yanabilir. Sürekli yanan lamba arızadır; hiç yanmayan lamba da bir bulgudur, çünkü sistem kendini sınamıyor olabilir.
EBS uyarısı yanınca frenler tutar mı?
Çoğu durumda evet. Fren komutu elektrikle taşınsa da hava yedekte bekler. Kırmızı fren ikazı eşlik ediyor, basınç tutmuyor, dorse arkadan itiyor ya da frenler geç geliyorsa araç sürülmez.
Dorse kumandası birbirinin yerine takılır mı?
Hayır. Aynı gövdeye benzeyen üniteler farklı iç düzene sahip olabilir. Doğru ünite gövdedeki numaradan ayrılır; numara okunamıyorsa etiketlerin fotoğrafı istenir.
EBS arızası nasıl silinir?
Kayıt servis cihazıyla silinir. Sebep giderilmeden silinen kayıt geri gelir; önce kayıt okunur, sebep giderilir, sonra silinip araç denenir.
