ECAS Arızası: Araç Bir Tarafa Yatıyor, Süspansiyon Kalkmıyor

Yol Kararı: Hangi Belirtide Ne Yapılır

Yol kararı, aracın hangi yükseklikte durduğuna ve panelde ne yandığına bakılarak verilir.

• Aracı sürmeyin, çekici çağırın. Araç bir tarafa yatmışsa, süspansiyon çökmüş ya da hiç kalkmıyorsa, bir köşe komut olmadan yükseliyorsa, araç sürekli inip kalkıyorsa, fren sistemi ikaz veya arıza lambası (özellikle kırmızı) yanıyorsa, düşük hava basıncı ikazı varsa, sistem basıncı normal çalışma değerine hiç çıkmıyor, yolda tekrar düşüyor ya da motor durdurulduktan sonra depo basıncı gözle görülür biçimde düşüyorsa, park freni çözülmüyorsa, duyulur hava kaçağı varsa ya da yüklü araçta kaldırılabilir dingil yukarıda kilitli kalmışsa bu kademe geçerlidir. Aracı güvenli bir yerde durdurun, park frenini çekin, tekerlekleri takozlayın. Servisi araca çağırın ya da aracı çekici ile götürün.
• Yeni yola çıkmayın; araç yüksüz ve düz güzergahtan servise götürülür. Süspansiyon geç kalkıyorsa, panelde sarı bilgilendirme lambası yanıyorsa ya da araç ayarlı sürüş yüksekliğinde dururken kumanda tepki vermiyorsa bu kademe geçerlidir. Basınç geç dolsa bile normal çalışma değerine çıkıyor, ikaz lambası sönüyor ve duyulur kaçak yoksa bu kademe geçerlidir; basınç normale çıkmıyor, ikaz sönmüyor, yolda tekrar düşüyor ya da motor durdurulduktan sonra depo basıncı gözle görülür biçimde düşüyorsa aracı sürmeyin, çekici çağırın. Rampalı ve yüklü güzergah kullanılmaz.
• İlk fırsatta servise gösterin. Kurutucudan yağ geliyorsa, ventil bölgesinden gelen ses ya da koku değişmişse, araç bir gecede biraz alçalıp ertesi gün ayarlı yüksekliğine kalkıyorsa bu kademe geçerlidir.

Sekiz Belirti ve İşaret Ettiği Katman

ECAS'ta arıza üç katmandan birinde çıkar: havayı taşıyan mekanik hat, mesafeyi ölçen sensör, karar veren beyin ile komutu uygulayan ventil.

• Araç bir tarafa yatıyor: Çift noktalı araçta o tarafın süspansiyon körüğü, seviye sensörü ve ventil çıkışı şüphelidir; tek noktalı araçta sağ ile sol aynı hattan beslendiği için mekanik taraf öne çıkar.
• Süspansiyon hiç kalkmıyor: Kompresör basar, süspansiyon körükleri şişmez. Besleme hattı, ventil ve beyin bu sırayla şüphelidir.
• Bir köşe komut olmadan yükseliyor: Ventilin besleme tarafı kapanmıyor olabilir; süspansiyon körüğü aşırı şişip patlayabilir, araç dengesizleşir.
• Park halinde ya da bir gecede iniyor: Mekanik bir kaçak ya da tahliye tarafı tam kapanmayan bir ventil akla gelir.
• Kalkma çok yavaş: Boğulmuş hortum, tutuk ventil ya da düşük sistem basıncı akla gelir.
• Araç bir iniyor bir kalkıyor: Sensör bilgisinin oynadığı, kablo ya da sokette temassızlık (bağlantının kesilip gelmesi) bulunan durumlarda görülür; yükseklik kararlı olmadığı için bu belirtide araç sürülmez.
• Kaldırılabilir dingil yukarıda kilitli kalıyor: Kalkık dingilin taşıması gereken yük aynı gruptaki diğer aksa aktarılır; çekicide çeker aksa, dorsede kalan aksa ya da akslara biner. O aks yasal sınırının üzerine çıkabilir; aks, lastik ve fren kapasitesi zorlanır.
• Kumanda tepki vermiyor ya da panelde süspansiyon uyarısı yanıyor: Pek çok araçta araç tam durmadan ya da basınç dolmadan komut kabul edilmez. Uyarı yanıyorsa beyin arızayı kaydetmiştir; sebep arıza kaydı okutularak daralır.

İki Ayrı Arıza: Boşalan Hava ve Gitmeyen Komut

Havalı süspansiyonda iki bambaşka arıza aynı görüntüyü verir. Birincisinde hava kaçar, süspansiyon körüğü dolduğu kadar boşalır. İkincisinde hat sağlamdır, fakat komut ventile ulaşmaz.

Kaçakta ses vardır: süspansiyon körüğünün lastik yüzeyinden, boğaz kelepçesinden, hortumun ventile bağlandığı rakordan (hortum ile ventili birleştiren vidalı bağlantı) ya da ventil gövdesinden ince bir tıslama duyulur. Bu arama araç altında ve sistem basınçlıyken yürütülür; şase uygun kapasiteli sehpalara alınmadan ve sistem kendiliğinden dolup boşalmayacak şekilde devre dışı bırakılmadan araç altına girilmez. Bu nedenle ehil bir servisin işidir; kendiniz denemeyin.

Komut tarafında ses yokluğu belirleyicidir. Araç ayarlı sürüş yüksekliğinde duruyorsa beyin zaten komut vermez; kontak açılışındaki sessizlik tek başına arıza sayılmaz. Kaldırma komutu verildiği halde ventil grubundan kısa tıkırtılar gelmiyorsa bobin (ventilin içindeki, elektrik gelince mıknatıs gibi çalışıp hava yolunu açan sargı), besleme ve kablo tarafına geçilir. Tık gelip hava hareket etmiyorsa ya da sistem sabitken tahliye ağzından hava geliyorsa arıza ventilin içindedir.

Sizin tarafınızda kalan kısım gözlemdir: aracın yanında dururken tıslama duyuluyor mu, panelde ne yanıyor, şikayet sabah mı çıkıyor?

Altı Şüpheli Parça, Dıştan İçe Doğru

Sebep çoğu vakada şu altı yerden birinde çıkar; sıra dıştan içe doğrudur.

• Süspansiyon körüğü: Lastik yaşlanır, çatlar, boğazdan yırtılır. Kaçak yükte belli olur; araç boşken yerinde kalır, yüklenince iner. Tekerlek başındaki fren körüğü bambaşka bir parçadır, ikisi karıştırılmasın.
• Seviye sensörü: Çubuğu dingile bağlıdır. Çubuk kopmuş, burcu boşalmış (uçlardaki plastik yatak aşınıp boşluk yapmış) ya da kol eğilmişse beyin yanlış yükseklik okur. Tek tarafa yatmanın sık görülen sebeplerinden biridir.
• ECAS ventili: Oturma yüzeylerinde nem, pas ve kir tutukluk yapar. Tahliye tarafı kapanmazsa araç park halinde iner, besleme tarafı kapanmazsa o köşe komut olmadan yükselir, hiç açmıyorsa o köşe kalkmaz. Bobin yanmışsa komut verildiğinde ses gelmez.
• Besleme hattı ve dört devreli koruma ventili: Kurutucudan çıkan havayı ayrı devrelere paylaştıran, bir devrede kaçak olduğunda kalanları ayakta tutan ünitedir; kurutucudan sonra, depolardan önce devrededir. Fren devreleri öncelikli olduğu için süspansiyon sırasını sonra alır. Yeni araçlarda kurutucu ile tek gövdede olabilir.
• Kablo ve soket: En çok atlanan yer burasıdır. Kablo şase altında sürtüp izolesini açmış, sokete su ve tuz girip pimleri karartmış olabilir. Bu kontrol ventil değiştirmeden önce yapılır; çok sayıda vakayı burada kapatıyoruz.
• ECAS beyni: En son bakılır; sahada en az bozulan katman genellikle beyindir. Kutusuna su girmesi, hatalı akü takviyesi ya da eksi kablo sökülmeden yapılan kaynak beyni bozabilir.

ECAS Elemesi Sekiz Adımda

Aşağıdaki adımlar ehil bir serviste yapılır. Bir bölümü sistem basınçlıyken yürütülür; sökme, rakor açma ve mekanik müdahale ise sistem basıncı boşaltıldıktan sonra yapılır. Buraya yazmamızın sebebi, ustanızla aynı dili konuşabilmeniz.

1. Araç düz zemine alınır, park freni çekilir, tekerlekler her iki yönde takozlanır ve vites boşa alınır.
2. Sistem havası dolana kadar motor çalıştırılır, süspansiyon devresine hava gelip gelmediği görülür. Motor çalışırken kayış, fan ve sıcak yüzeylerden uzak durulur. Kapalı alanda motor çalıştırılacaksa egzoz emiş hortumu bağlanır ya da ortam etkin biçimde havalandırılır; motor gereğinden uzun rölantide bırakılmaz.
3. Panel uyarısı ve arıza kayıtları okunur; kaydın gösterdiği köşe ilk ipucudur.
4. Kumandadan kaldırma ve indirme komutları denenir; sorunun tek köşede mi, tek dingilde mi, tüm araçta mı olduğu burada çıkar. Komut verilirken hareketli silindir, çatal ve mafsal bölgesine el sokulmaz; gözlem güvenli mesafeden yapılır.
5. Tepki vermeyen köşede kaçak aranır ve sıra şudur: önce şase uygun kapasiteli sehpalara alınır, dingil desteklenir, tekerlekler takozlu tutulur. Ardından ECAS servis ya da duruş moduna alınır; alınamıyorsa kontak kapatılıp ventil soketi ayrılır, böylece araç sehpadayken sistem süspansiyon körüğünü kendiliğinden dolduramaz ve boşaltamaz, süspansiyon körüğündeki hava içeride kalır. Sonra süspansiyon körüğünde hava varken, mümkün olduğunca yandan çalışılarak süspansiyon körüğüne, kelepçeye, hortuma ve rakor ağızlarına sabun köpüğü sürülür. Sistem canlı bırakılırsa süspansiyon körüğü kendiliğinden boşalabileceği için kaçak görünmeyebilir; böyle bir durumda test tekrarlanır. Havalı süspansiyonda basınç boşaldığında şase kendiliğinden iner.
6. Seviye sensörünün kolu ve çubuğu gözle incelenir, cihazdan değeri izlenir; değer oynamıyorsa sensör ya da kablosu şüphelidir, zıplıyorsa temassızlık aranır. Seviye sensörünün kolu canlı sistemde elle oynatılmaz; beyin o köşeyi hemen doldurur ya da boşaltır. Bu kontrol servis modunda ya da ventil soketi ayrılmış halde yapılır.
7. Bu teste geçmeden önce araç sehpalardan indirilir ve kendi tekerlekleri üzerine alınır; araç sehpadayken süspansiyon körüğü şişirme ya da boşaltma testi yapılmaz. Test sırasında araç altında, dingil ile şase arasında ve çamurluk boşluğunda kimse bulunmaz. Teşhis cihazından ventil çıkışı tetiklenir; tık ve hava hareketi varsa bobin sağlamdır, ses var hava yoksa ventilin içi tutuktur, ses yoksa kablo ve besleme aranır. Gözlük ve eldiven kullanılır, tahliye ağzının önünde durulmaz.
8. Ventil soketi kontak kapalıyken ayrılır, pimlere ve neme bakılır, kablo yolu yoklanır. Her şey temizse koruma ventilinin süspansiyon çıkışı ölçülür, en son ECAS beyni değerlendirilir.

ECAS ile Mekanik Seviye Ventili Arasındaki Fark

Aracın yükünü süspansiyon körükleri taşır. Mekanik sistemde bu havayı, kolu çubukla dingile bağlı seviye ventili ayarlar; WABCO 4640060110 gibi ventillerde elektronik yoktur, kararı kolun konumu verir.

ECAS'ta iş üçe bölünür: sensör mesafeyi ölçer, beyin karar verir, ventil havayı basar ya da boşaltır. Kazancı; seçilebilir yükseklikler, kumandayla kasa yüksekliği ayarı, hıza bağlı davranış ve kaldırılabilir dingil (lift aks) kontrolüdür. Bedeli, arızada üç katmandan hangisinin bozulduğunu ayırmak gerekmesidir.

Kaldırılabilir dingil bu kazancın en kırılgan tarafıdır. Arızada dingil yukarıda kilitli kalabilir; kalkık dingilin taşıması gereken pay aynı gruptaki diğer aksa aktarılır, çekicide çeker aksa, dorsede kalan aksa ya da akslara biner. O aks yasal sınırının üzerine çıkabilir, aks ve lastik aşırı yüklenir. Lift aksı inmeyen yüklü araç için hüküm nettir: aracı sürmeyin, çekici çağırın.

Sistemin bütününü, yani süspansiyon körüklerinin yükü nasıl taşıdığını, yüksekliğin nasıl sabit tutulduğunu ve yaprak yayla farkını havalı süspansiyon nedir yazımızda anlattık.

Ventiller Benzer Görünür: Doğru Olanı Ayıran İşaretler

ECAS, WABCO/ZF'nin elektronik kontrollü hava süspansiyon sisteminin adıdır; diğer üreticilerin karşılığı farklı adlandırılır, sahada ad genelleşmiştir. Ventiller uzaktan benzer, fakat birbirinin yerine geçmez.

• Tekli ve çiftli farkı: Tekli ventil tek hattı yönetir; WABCO 4728800010 bu gruptandır. Çiftli ventil sağ ile solu ayrı kontrol eder, çıkış ağzı ve bobin sayısı fazladır; WABCO 4728800600 ve 4729001140 çiftlidir.
• Gövde malzemesi: Plastik ve metal gövdeliler sahada birlikte bulunur; WABCO 4728900220 ile Knorr-Bremse K066949N00 plastik gövdelidir. Malzeme tek başına ayırt edici değildir.
• Soket tipi: Kare soketli yerine yuvarlak soketli ventil takılırsa kablo takımı uymaz; Knorr-Bremse K028090N50 kare soketli tekli gruptandır.
• Çıkış ağzı sayısı ve yönü: Yanlış yönlü ventilde hortumlar gerilir, gerginlik zamanla rakordan kaçağa döner.

En sağlam yol, servisin ventil gövdesindeki numarayı okumasıdır; aynı modelde yıla ve donanıma göre farklı ventil kullanılmış olabilir.

Nem ve Yağ ECAS Ventilinin İçinde Ne Yapar

Revizyona gelen ECAS ventillerini açtığımızda tablo hemen hemen aynıdır: oturma yüzeylerinde pas lekesi, kanal ağızlarında çamurumsu birikinti, sürgü yüzeyinde çizik. ECAS ventilinin kanalları fren ventillerine göre incedir; aynı nem burada daha çabuk iş bozar.

Kışın tablo ağırlaşır: kanalda kalan su donduğunda ventil bir süre hiç açmaz, hava ısındıkça yeniden çalışır. Böyle bir şikayette nem güçlü adaydır; yine de soğukta katılaşan gres, sertleşen sızdırmazlık elemanı ve düşen sistem basıncı benzer tabloyu yaratır. Nem doğrulanmadan ventil sökülmez.

Kompresör yağ kaçırıyorsa yağ ile nem birleşir, yapışkan bir tortu oluşur; bobin sağlam olsa bile ventil görevini yapamaz. Bunu Hava kurutucu filtresi ne zaman değişmeli yazımızda ayrıntılı anlattık. Bu nedenle ECAS ventili değişirken kurutucu tarafına da bakılır.

Revizyonda Ne Yapıyoruz, Sizden Ne İsteniyor

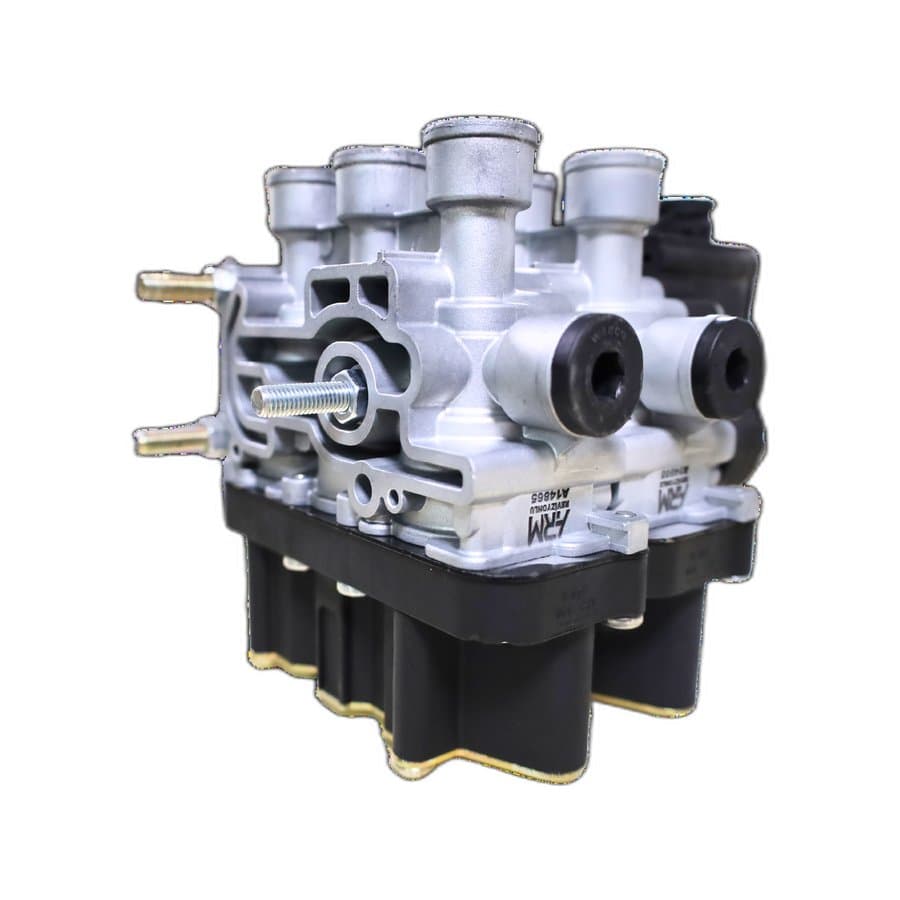

ARM Revizyon olarak ECAS ventillerini ve mekanik seviye ventillerini söküyor, iç yüzeyleri temizliyor, aşınan parçalarla sızdırmazlık elemanlarını yeniliyor, çalışmasını tezgahta kontrol ediyoruz. Bu kontrolde parçanın kendi çalışma değerleri, araç üstündeki yükseklik ayarında ise araç üreticisinin kitapçığı esas alınır.

Ünite takıldıktan sonra sistem doldurulur, bağlantı ağızları köpükle kontrol edilir. ECAS'ta iş burada bitmez: beyin, seviye sensörü ya da sensör çubuğu değiştiyse sürüş yüksekliği araca yeniden öğretilir ve arıza hafızası temizlenir.

Aradığınız ventili daraltmak için şu bilgiler işi hızlandırır. Hiçbiri için araç altına girmeniz gerekmez: ventil gövdesindeki numarayı okumak ve fotoğrafını çekmek, araç emniyete alınmış ve kendi normal yüksekliğinde dururken serviste yapılan işlerdir. Süspansiyon arızalı aracın altına girmeyin.

• Aracın markası, modeli ve yaklaşık yılı.
• Şikayetin hangi köşede olduğu: araç hangi tarafa yatıyor, hangi köşe kalkmıyor.
• Panelde yanan lamba ile ses ya da koku değişimi.
• Servisin ventil gövdesinden okuduğu parça numarası; servis fotoğraf çektiyse soket tarafı ile çıkış ağızlarının net göründüğü kare.

Numaraya ulaşılamıyorsa marka, model, yıl ve şikayetin hangi köşede olduğu ile de tipi daraltabiliriz. Servisin okuduğu numarayı ya da çektiği fotoğrafı WhatsApp hattımıza iletin, tipi biz eşleştirelim. Revize ünitelerde garanti fatura tarihinden itibaren 6 aydır, kilometre sınırı yoktur; kapsam ve başvuru yolu garanti sayfamızda yazılıdır. Eski üniteniz core olarak değerlendirilir. Bunu Core takası nasıl çalışır yazımızda ayrıntılı anlattık. Teslimat koşulları teslimat sayfamızda yazılıdır. Aynı mantık kabinde de çalışır: kabin körüğü ve seviye ventili kabini taşır. Bunu kabin sallanıyor yazımızda ayrıntılı anlattık.
